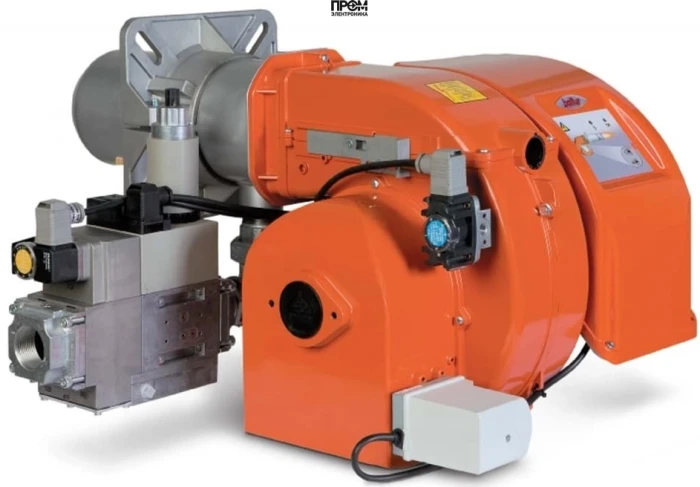

Газовая горелка Baltur TBG 120 PN (арт. 17560010) — техническое описание

Газовая горелка Baltur TBG 120 PN — промышленное решение итальянского производителя Baltur для теплотехнических установок средней и большой мощности. Серия TBG обеспечивает прогрессивно-пневморегулируемую подачу топлива с диапазоном мощности от 240 до 1200 кВт и предназначена для применения в котлах, соответствующих требованиям EN303 и EN676. Артикул: 17560010.

Ключевые характеристики

• Вид топлива: газовая
• Мощность горелки: от 240 до 1200 кВт
• Исполнение: прогрессивная-пневморегулируемая (2-ступенчатое управление, опционально — модуляция с электронным регулятором)
• Длина пламенной трубы: 450 мм
• Электропитание: 220 В (мотор вентилятора 3-фазный, 1,5 кВт)
• Противодавление: от 0 до 12 мбар
• Расход газа: от 24.1 до 121 нм³/ч
• Комплектация: с головой сгорания; в базовом наборе — 2 соединительных фланца, изоляционная прокладка, монтажные аксессуары
• Страна бренда: Италия

Конструкция — что входит в состав горелки

• Сопловая труба со смесителем из нержавеющей стали, длина пламенной трубы 450 мм.
• Мощный центробежный вентилятор и 3-фазный двигатель 1,5 кВт для стабильной подачи воздуха при повышенном давлении в камере сгорания.
• Подвижный (сдвижной) фланец для точной установки сопла в камере котла и адаптации к различным моделям котлов.
• Корпус из алюминиевого литья с звукоизолирующим кожухом для снижения уровня шума и удобного доступа к узлам при обслуживании.
• Блок автоматики, соответствующий норме EN 298; электрод ионизации для контроля пламени; возможность подключения микроамперметра.
• Система частичной рециркуляции продуктов сгорания в сопловой трубе для снижения выбросов NOx.
• Воздухозаборник с дроссельной заслонкой, механический шарнир, прессостат воздуха, электрический сервопривод, 7- и 4-штырьковые разъемы для электроподключения.
• Защита электрических компонентов по IP44.

Преимущества

1. Универсальность подключения — сдвижной фланец и комплектующие позволяют быстро интегрировать горелку в котлы различных производителей.
2. Широкий диапазон мощности (240–1200 кВт) покрывает задачи от котельных средних размеров до промышленных установок.
3. Снижение вредных выбросов благодаря частичной рециркуляции и точному регулированию газо-воздушной смеси; соответствует классу II по EN676.
4. Надежная автоматизация и безопасный контроль пламени (EN 298) — повышенная эксплуатационная безопасность.
5. Удобство обслуживания: звукоизолирующий кожух, эргономичный доступ к узлам и стандартные монтажные аксессуары.

Области реального применения (примеры)

• Котельные на промышленных предприятиях — выработка технологического пара и горячей воды в диапазоне мощностей до 1200 кВт.
• Коммерческие и бюджетные учреждения — централизованное теплоснабжение спортивных комплексов, школ, больниц.
• Производственные процессы — сушильные и технологические установки в пищевой, текстильной и деревообрабатывающей промышленности.
• Резервные и пиковые установки — совместно с электронным регулятором для модуляции нагрузки и оптимизации расхода топлива.

Эксплуатация и обслуживание

• Монтаж и пусконаладочные работы проводить в соответствии с инструкцией производителя и местными нормативами по газовой безопасности.
• Регулярная проверка и чистка сопла и камеры сгорания — минимум раз в год или по наработке часов в зависимости от качества топлива.
• Контроль параметров горения — использование дымоанализатора для оптимизации соотношения воздух/газ и снижения расхода топлива.
• Проверка электрических соединений и состояния изоляции, контроль работы прессостата и сервопривода.
• Рекомендуется запасной комплект расходных элементов: сопло, электрод ионизации, уплотнения фланцев, фильтры воздуха.

Для каких котлов подходит

Baltur TBG 120 PN предназначена для установки в промышленные водогрейные и паровые котлы со съемным фланцем, соответствующие нормам EN303/EN676. Горелка адаптируется к котлам с повышенным давлением в камере сгорания и применяется в системах с требуемой мощностью в диапазоне 240–1200 кВт. При интеграции необходимо учесть параметры противодавления (0–12 мбар) и обеспечить соответствующее подключение газовой рампы (приобретается отдельно).

FAQ

• Требуется ли газовая рампа в комплекте? — Газовая рампа приобретается дополнительно; доступен вариант с контролем герметичности.
• Поддерживает ли горелка модуляцию мощности? — Да, при оснащении электронным регулятором горелка работает в модуляционном режиме.
• Каков диапазон расхода газа? — От 24.1 до 121 нм³/ч в зависимости от режима работы и давления.
• Какая длина пламенной трубы и что это дает? — 450 мм; обеспечивает правильное формирование факела и оптимальное размещение в камере котла.
• Можно ли использовать горелку на старых котлах? — Да, при наличии возможности установки соответствующего фланца и соответствия требованиям по противодавлению и крепежу.

Для консультации по подбору комплектации, поставке и сервису оборудования обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Специалисты помогут подобрать газовую рампу, электронный регулятор с набором для модуляции и другие необходимые компоненты для безопасной и эффективной работы горелки.
