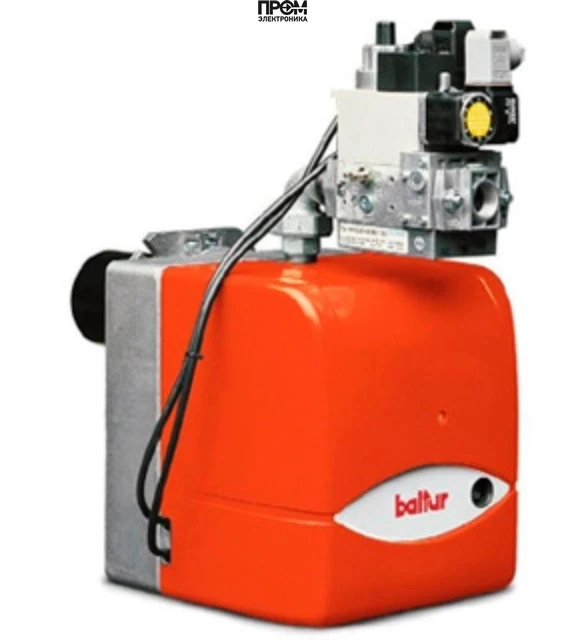

Газовая горелка Baltur BTG 28 — техническое описание

Газовая горелка Baltur BTG 28 (арт. 17140010) — одноступенчатый промышленный горелочный блок итальянского бренда Baltur, сконструированный для эффективного сжигания газообразного топлива в котлах, теплогенераторах и водонагревателях. Разработана и реализована в соответствии со стандартами безопасности EN676 и EN298; управление рабочими стадиями возложено на автомат горения для гарантированной безопасности и стабильности работы.

Ключевые технические характеристики

• Вид топлива: газовая
• Номинальная мощность: от 100 до 280 кВт
• Исполнение: одноступенчатая
• Длина пламенной трубы: 300 мм (тип пламенной трубы: стандартная)
• Электропитание: 220 В
• Электродвигатель: 185 Вт
• Потребляемая электрическая мощность: 330 Вт
• Противодавление: от 0 до 6 мбар
• Расход газа: от 10 до 28.2 нм³/ч
• Класс пылевлагозащиты: IP40
• Уровень шума: 68 дБ
• Вес: 17 кг
• Габариты: 69.5×30.3×36.8 см
• Комплектация: включает головку сгорания (дополнительно — фланец, теплоизоляционная прокладка, крепежные шайбы и винты)
• Страна бренда: Италия

Конструкция и состав горелки

Конструкция Baltur BTG 28 ориентирована на простоту монтажа и обслуживания. Основные узлы и элементы:

• головка сгорания из жаропрочной нержавеющей стали;
• воздуходувная труба для формирования топливовоздушной смеси;
• центробежный вентилятор и корпус из алюминия;
• газовая рампа с электромагнитным основным и предохранительно-запорным клапанами, фильтром, регулятором давления и минимальным реле контроля газа;
• воздушная заслонка с возвратом в закрытое положение при остановке горелки;
• звукоизолирующий декоративный кожух;
• разъём для ионизационного электрода и подключения микроамперметра;
• 7-штырьковый штекер питания и термостата для интеграции с автомикой котла.

Преимущества и эксплуатационные свойства

• высокая степень дозирования топлива при расходе 10–28.2 нм³/ч обеспечивает экономичную работу;
• низкие выбросы вредных веществ благодаря улучшенной конструкции головки и регулировке газо-воздушной смеси;
• надежность работы при противодавлении до 6 мбар;
• снижение шума эксплуатации за счет звукоизолирующего кожуха (68 дБ);
• удобная доступность рабочих узлов и возможность быстрой замены головки без демонтажа всей горелки;
• корпус и вентилятор из лёгкого алюминия — уменьшенный вес (17 кг) при прочности конструкции;
• соответствие стандартам EN676/EN298 и встроенная автоматика — повышенная безопасность.

Области применения и примеры реального использования

Baltur BTG 28 предназначена для:

• промышленных и коммунальных котлов мощностью 100–280 кВт;
• теплогенераторов и систем централизованного теплоснабжения;
• водонагревателей и технологических печей, где требуется точный расход и стабильное пламя.

Практические примеры:

1. газовая котельная цеха с циклическими нагрузками — стабильный запуск при автомации EN298 и экономный режим низкой подачи;
2. замена устаревшей горелки на промышленном объекте — сокращение выбросов и снижение расхода топлива при сопоставимой теплопроизводительности;
3. рисковая зона с повышенным противодавлением — способность работы при 0–6 мбар обеспечивает надёжное горение.

Обслуживание и эксплуатация

• рекомендуемая периодичность осмотров: ежемесячная проверка узлов и годовое техническое обслуживание с очисткой головки и фильтра газовой рампы;
• замена изношенных элементов (электрод, уплотнения, фильтры) согласно сервисному регламенту производителя;
• проверка и калибровка автоматики и регулятора давления при вводе в эксплуатацию и после каждой регулировки состава смеси;
• обеспечение питания 220 В и надёжного заземления, проверка электрических соединений и 7-штырькового штекера;
• при остановке — контроль возврата воздушной заслонки в закрытое положение во избежание теплопотерь.

Совместимость с котлами

Baltur BTG 28 подходит для широкого спектра котлов и теплоагрегатов стандартных модификаций, рассчитанных на газовое топливо и мощность в диапазоне 100–280 кВт. Подходит для котлов с камерой сгорания, где возможна установка подвижного фланца для подгонки посадки. Перед подбором рекомендуем сверить интерфейсы фланца, требования к противодавлению и электропитанию.

FAQ

• Какой расход газа при минимальной нагрузке? — От 10 нм³/ч; при максимальной — до 28.2 нм³/ч.
• Какой тип управления требуется? — Горелка работает с автоматикой возгорания по EN298; достаточно стандартной автоматики котла с 7-штырьковым подключением.
• Нужна ли доработка газовой рампы? — В комплект входит газовая рампа с основным и предохранительно-запорным клапанами; при необходимости устанавливается блок контроля герметичности.
• Какие требования к обслуживанию? — Ежемесячный осмотр, годовой сервис, регулярная очистка фильтров и проверка электрических соединений.

При выборе и покупке промышленного оборудования важно сотрудничать с надёжным поставщиком. Рекомендуем приобретать горелки Baltur BTG 28 у компании Промэлектроника — за технической консультацией и оформлением заказа обращайтесь: sales@prom-elec.com.

Техническое описание составлено с учётом эксплуатационных требований и характеристик изделия: мощность 100–280 кВт, электрические параметры 220 В / двигатель 185 Вт / потребляемая мощность 330 Вт, габариты и масса 69.5×30.3×36.8 см и 17 кг, пылевлагозащита IP40, уровень шума 68 дБ. Для корректной интеграции в вашу систему перед монтажом рекомендовано согласование параметров с инженером проекта.
