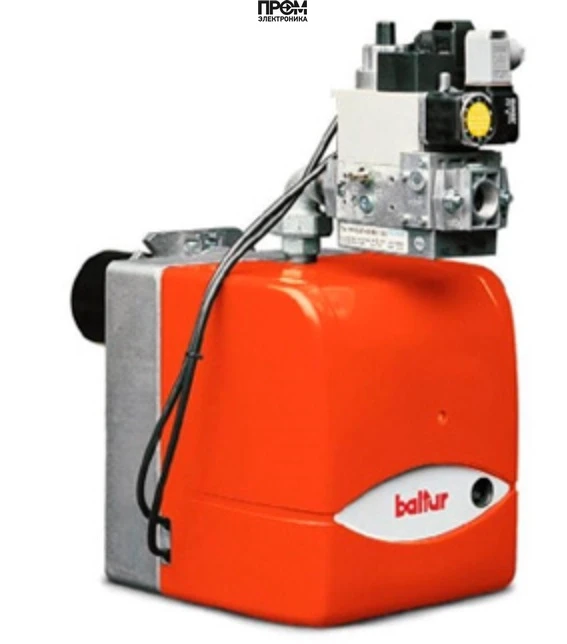

Газовая горелка Baltur BTG 20 — техническое описание

Газовая горелка Baltur BTG 20 (арт. 17100010) — компактное и надежное решение для промышленных и коммерческих котлов с газовым снабжением. Одноступенчатое управление обеспечивает стабильную работу в диапазоне тепловой мощности от 60 до 205 кВт при расходе газа от 6 до 20.6 нм³/ч. Горелка разработана и производится в Италии, соответствует требованиям безопасности и промышленной эксплуатации.

Ключевые характеристики

• Вид топлива: газовая
• Мощность: 60–205 кВт
• Исполнение: одноступенчатая
• Тип пламенной трубы: стандартная, длина 300 мм
• Электропитание: 220 В
• Электродвигатель: 185 Вт, потребляемая мощность 330 Вт
• Класс пылевлагозащиты: IP40
• Уровень шума: 68 дБ
• Противодавление: 0–6 мбар
• Вес: 17 кг; габариты: 69.5×30.3×36.8 см
• Страна бренда: Италия

Конструкция и комплект поставки

Конструкция горелки Baltur BTG 20 выполнена с акцентом на простоту обслуживания и адаптацию к различным камерам сгорания:

• головка сгорания из жаропрочной нержавеющей стали с газораспределителем;
• высокоэффективный вентилятор повышенного давления специальной конструкции (корпус и вентилятор — алюминий);
• газовая рампа с возможностью установки блока контроля герметичности;
• сопловая труба для перемешивания газовоздушной смеси (длина пламенной трубы 300 мм);
• ионизационный электрод для контроля пламени и автоматическое закрытие подачи воздуха при остановке;
• шумоизолирующий пластиковый кожух с окном для блокировочной кнопки и штекер для подключения питания и термостата;
• скользящий (подвижный) фланец для адаптации к камере сгорания.

В комплект поставки входит: фланец, теплоизоляционная прокладка, шайбы и винты. По запросу возможно оснащение дополнительными элементами контроля и автоматики.

Преимущества

• Универсальность: подходит для широкого спектра котлов благодаря скользящему фланцу и стандартному исполнению пламенной трубы.
• Энергоэффективность: оптимизированное сгорание и конструкция вентилятора обеспечивают высокую теплоотдачу при минимальном расходе газа.
• Безопасность: автоматическое управление и контроль пламени согласно стандарту EN298.
• Комфорт эксплуатации: низкий уровень шума (68 дБ) и звукоизоляция кожуха.
• Простота обслуживания: свободный доступ к головке сгорания без демонтажа горелки с котла.

Применение — реальные примеры

1. Тепловые пункты промышленных цехов: BTG 20 обеспечивает стабильную подачу тепла для технологических процессов при средних нагрузках 60–150 кВт.
2. Котельные объектов социальной инфраструктуры: школы, больницы, административные здания — для обеспечения горячего водоснабжения и отопления.
3. Коммерческие склады и ангары: эффективное отопление при ограниченных габаритах оборудования и требованиях к шуму.
4. Замена устаревших горелок на промышленных котлах с противодавлением до 6 мбар — за счет совместимости и адаптивного фланца.

Совместимость с котлами

Baltur BTG 20 подходит для большинства промышленных и коммерческих водогрейных и паровых котлов с газовой системой горения при следующих условиях:

• номинальная тепловая нагрузка котла в диапазоне 60–205 кВт;
• возможность монтажа стандартного фланца и пламенной трубы длиной 300 мм;
• максимальное противодавление в камере сгорания до 6 мбар.

Обслуживание и эксплуатация

• Ежедневный осмотр: визуальная проверка кожуха, соединений и соединительных штекеров.
• Ежемесячно: проверка герметичности газовой рампы и состояния уплотнительной прокладки.
• Каждые 6–12 месяцев: очистка головки сгорания и сопловой трубы, проверка электродвигателя (185 Вт) и состояния вентилятора.
• Раз в год: функциональная проверка автоматики EN298, проверка ионизационного электрода и системы контроля пламени.
• Рекомендации по эксплуатации: питание 220 В, соблюдение допустимого противодавления и регулярная чистка от нагара для сохранения КПД.

Часто задаваемые вопросы (FAQ)

• Можно ли установить BTG 20 на существующий котел?
  Да — благодаря скользящему фланцу и комплекту крепежа горелка легко адаптируется к большинству стандартных камер сгорания.
• Какие требования к питанию?
  Стандартное однофазное питание 220 В; электродвигатель 185 Вт, потребляемая мощность 330 Вт.
• Каков максимальный расход газа?
  До 20.6 нм³/ч при максимальной мощности 205 кВт.
• Нужна ли дополнительная автоматика?
  Горелка оснащена автоматикой, соответствующей EN298; при необходимости можно интегрировать внешние блоки управления.
• Какой уровень шума в эксплуатации?
  Уровень шума около 68 дБ; наличие шумоизоляционного кожуха дополнительно снижает акустическое воздействие.

Заключение

Газовая горелка Baltur BTG 20 — технически сбалансированное решение для объектов, где требуются надежность, простота установки и обслуживания, а также соответствие европейским стандартам автоматики. Конструкция обеспечивает доступ к критичным узлам без демонтажа, а комплектность позволяет выполнять быстрый монтаж.
