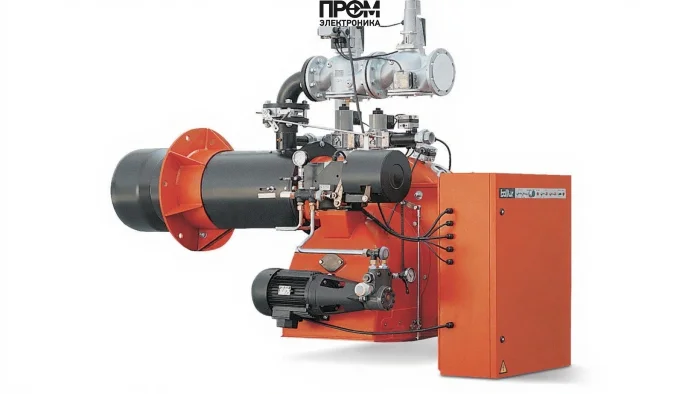

Газомазутная горелка Baltur GI MIST 510 DSPNM-D

Газомазутная горелка Baltur GI MIST 510 DSPNM-D — техническое описание

Газомазутная комбинированная горелка Baltur GI MIST 510 DSPNM-D (арт. 6711050) — промышленное решение итальянского бренда Baltur для котельных и теплогенераторов средней и большой мощности. Предназначена для работы на природном газе и мазуте (вязкость до 7 °E при +50 °C), обеспечивает диапазон полезной мощности 2430–6500 кВт и адаптируется под разные типы камер сгорания за счёт подвижного фланца и высокопродуктивного вентилятора.

Ключевые технические характеристики

• Вид горелки: комбинированная (газ/мазут)
• Мощность: 2430–6500 кВт
• Исполнение: двухступенчатая / прогрессивная (возможна модуляция с регулятором RWF40)
• Длина пламенной трубы: 625 мм
• Электропитание: 380 В, 50 Гц
• Расход топлива: газ 245–654 нм³/ч, мазут 219–592 кг/ч
• Электродвигатель: 21500 Вт; потребляемая мощность: 55000 Вт
• Противодавление: 0–26 мбар
• Уровень шума: 97 дБ (на предельной мощности)
• Класс электрозащиты: IP40
• Габариты: 203 × 134.5 × 154 см; Вес: 780 кг
• Страна бренда: Италия
• Комплектация: с головой сгорания и с газовой рампой

Конструкция и состав горелки

• корпус с подвижным фланцем для монтажа к камере сгорания;
• смесительный узел и блок распыления с форсункой для механического распыла мазута;
• два трёхфазных двигателя (привод вентилятора и топливного насоса);
• центробежный вентилятор высокого давления для нагнетания воздуха при низком и высоком противодавлении;
• жидкотопливный шестерёнчатый насос и регулятор давления;
• газовая рампа с э/м клапанами, фильтром и устройством проверки герметичности;
• трансформатор розжига (8 кВ для газа, 2×7 кВ для ДТ) и УФ-детектор контроля пламени;
• панель управления, блок автоматики по EN298, электрические соединения и элементы безопасности.

Преимущества и эксплуатационные возможности

• гибкость топлива — быстрый переход между газом и мазутом, опция автоматического переключения;
• широкий диапазон мощности 2430–6500 кВт — подходит для промышленных котельных и крупных теплогенераторов;
• возможность непрерывной модуляции при применении регулятора RWF40 (продаётся отдельно);
• высокое давление воздуха и стабильность пламени при различных противодавлениях (0–26 мбар);
• удобство техобслуживания: смесительный узел и распылитель демонтируются без съёма горелки с котла;
• соответствие стандартам безопасности (EN676, EN298), контроль пламени УФ-датчиком и защита IP40.

Обслуживание и эксплуатация

1. Периодический осмотр форсунки, топливного фильтра и газовой рампы — ежемесячно при интенсивной эксплуатации.
2. Проверка и очистка смесительного узла и воздушных каналов — каждые 3–6 месяцев в зависимости от качества топлива.
3. Контроль электропитания и состояния приводных двигателей; проверка уровня вибрации и износа подшипников.
4. Калибровка автоматики и УФ-детектора — при вводе в эксплуатацию и планово 1 раз в год.
5. Резервная комплектация: фильтр топлива, гибкие шланги и ремнаборы входят в базовый комплект; рекомендуем хранить комплект быстрого ремонта.

Практические примеры использования

• городские котельные и распределённые тепловые пункты — плавная модуляция обеспечивает экономичный режим в периоды переменной нагрузки;
• промышленные паровые котлы — стабильность пламени при высоком противодавлении гарантирует постоянный парообразовательный режим;
• резервные и аварийные установки на нефтеперерабатывающих и химических предприятиях — возможность перехода на мазут при отключении газоснабжения;
• теплогенераторы пищевой и текстильной промышленности, где важны чистота горения и точное управление мощностью.

Для каких котлов подходит

Подходит для водогрейных и паровых котлов среднего и крупного класса, водотрубных и кожухотрубных теплообменников, промышленных теплогенераторов и котлов под давлением. Благодаря подвижному фланцу и универсальному смесительному узлу горелка совместима с большинством стандартных камер сгорания при соблюдении требований по габаритам и противодавлению.

FAQ

• Можно ли использовать тяжёлые топлива? В стандартной комплектации — мазут до 7 °E; для топлива плотнее 7 °E требуются дополнительные узлы подготовки и согласование.
• Требуется ли отдельный регулятор мощности? Для модуляции мощности необходим регулятор RWF40 (приобретается отдельно вместе со специальным комплектом).
• Какова гарантия и сервис? Гарантия и сервис зависят от условий поставщика — рекомендуем покупать и обслуживать оборудование у официального поставщика.

Для получения коммерческого предложения и квалифицированного подбора оборудования обращайтесь к компании Промэлектроника: sales@prom-elec.com. Наши специалисты помогут с проектированием монтажа, подбором опций и сопровождением при вводе в эксплуатацию.
