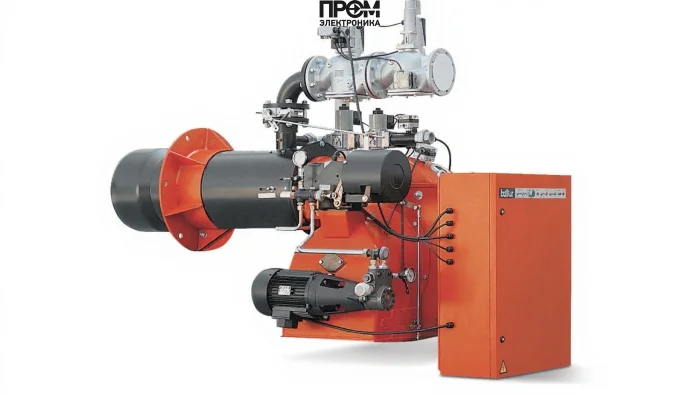

Газомазутная горелка Baltur GI MIST 420 DSPNM-D100 — техническое описание

Модель: Baltur GI MIST 420 DSPNM-D100 (артикул: 6708410), бренд: Baltur, страна бренда: Италия. Комбинированная газомазутная горелка промышленного уровня, предназначена для применения в паровых и водогрейных котлах, теплогенераторах и технологических печах, где требуется надёжное переключение между природным газом и мазутом при высокой тепловой нагрузке.

Ключевые технические характеристики

• Вид горелки: комбинированная
• Вид топлива: газовая/мазутная
• Диапазон тепловой мощности: от 1840 до 5522 кВт
• Исполнение: двухступенчатая / прогрессивная
• Электропитание: 3 фазы, 380 В, 50 Гц
• Потребляемая электрическая мощность: 55000 Вт
• Электродвигатель: 21500 Вт
• Расход газа: от 186 до 560 нм³/ч
• Расход мазута: 165 - 495 кг/ч
• Противодавление: от 0 до 25 мбар
• Вес: 757 кг
• Габариты (Д×Ш×В): 203×134.5×153 см
• Класс электрозащиты: IP40

Конструкция и состав горелки

Конструкция рассчитана на тяжелые промышленные условия эксплуатации. Комплект поставки и встроенные узлы обеспечивают быструю интеграцию в существующие теплогенераторы.

• Подвижный фланец крепления — для адаптации длины огневой головы под камеру сгорания;
• Регулируемая огневая голова с нержавеющей трубой и стальным диском пламени;
• Система подачи мазута: шестеренчатый насос, регулятор давления, электрический подогреватель, топливный самоочищающийся фильтр;
• Газовая рампа с верхним подключением и блоком проверки герметичности клапанов (соответствие EN676);
• Центробежный высоконапорный вентилятор для принудительного наддува;
• Менеджер горения (автоматизация розжига, контроля и отключения по стандарту EN298);
• УФ-датчик для детектирования пламени, система воздушных заслонок и сервоприводов;
• Возможность установки электронного регулятора RWF40 для плавной модуляции мощности (опция).

Преимущества и эксплуатационные особенности

• Два режима работы (метан/мазут) с возможностью автоматического переключения — обеспечивает непрерывность технологического процесса;
• Широкий диапазон мощности 1840–5522 кВт — подходит для средних и крупных котельных;
• Подвижный фланец и регулировка вылета огневой головы — простая настройка под любую топку;
• Высокая надёжность при пиковых нагрузках, защищённые электрические компоненты по IP40;
• Возможность проведения ТО огневой головы без снятия горелки — сокращение времени простоя;
• Опциональная модуляция мощности обеспечивает экономию топлива и повышение КПД.

Обслуживание и эксплуатация

Рекомендован планово-предупредительный регламент обслуживания: визуальная проверка элементов фланца и креплений, контроль герметичности газовой рампы, очистка и замена топливного фильтра, проверка работы УФ-датчика и автоматики управления. Отдельные узлы (форсунка, узел смешивания) доступны для обслуживания и замены без демонтажа горелки с котла.

• Регулярность ТО: согласно технологическому регламенту котельной, минимально — ежеквартально для узлов мазутной подачи;
• Необходимое оборудование для обслуживания: манометры, приборы для контроля давления топлива, комплект уплотнений и прокладок;
• При хранении и работе соблюдать температурные ограничения для мазута (поддержание вязкости, при необходимости — использование подогрева).

Примеры реального использования

• Теплоцентраль предприятия пищевой промышленности: стабильный переход на резервный мазут при сбоях газоснабжения без остановки технологического цикла;
• Промышленные паровые котлы на фармацевтическом производстве: точная регулировка мощности через RWF40 для поддержания стабильного пара;
• Комбинат с переменной нагрузкой: применение двухступенчатого режима и высоконапорного вентилятора для сохранения чистоты сгорания и снижения эмиссии.

Совместимость с котлами

Горелка подходит для паровых и водогрейных котлов средних и крупных мощностей, промышленных теплообменников и технологических печей с возможностью верхнего подключения газовой рампы и наличием монтажного фланца. Рекомендуется проверять соответствие противодавления (от 0 до 25 мбар) и габаритов камеры сгорания (длина вылета огневой головы регулируется).

FAQ

• Можно ли автоматизировать модуляцию мощности? — Да, путём установки электронного регулятора RWF40 с датчиком температуры или давления (опция).
• Какие требования к мазуту? — Поддержание вязкости до 100 °E при +50 °C; при необходимости применять подогрев и фильтрацию.
• Нужна ли доработка котла для установки? — В большинстве случаев достаточно подвижного фланца и верхнего подключения газовой рампы; возможна адаптация при нестандартных камерах.
• Как организован резервный переход между видами топлива? — Автоматическое переключение 2 режимов работы с сохранением безопасности по EN298/EN676.

Для покупки, технической консультации и подбора комплектации рекомендуем обращаться в компанию Промэлектроника: sales@prom-elec.com. Специалисты помогут с подбором форсунки, опций (паровой узел, регулятор), и организацией поставки и сервисного обслуживания.

Контроль качества и конструктивные решения модели Baltur GI MIST 420 DSPNM-D100 ориентированы на долгосрочную эксплуатацию при высоких нагрузках и минимизации простоев в промышленной энергетике.
