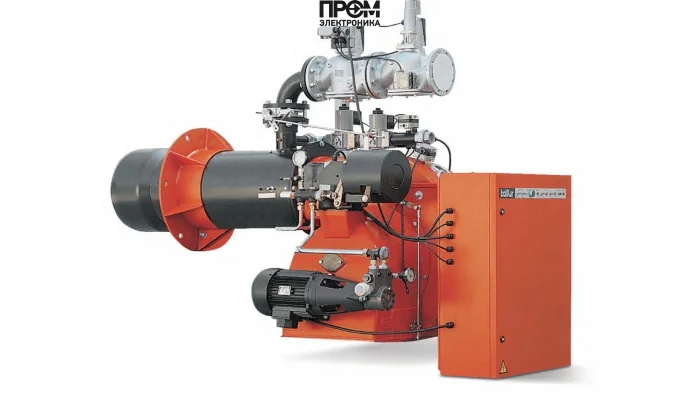

Газомазутная горелка Baltur GI MIST 420 DSPNM-D — техническое описание

Газомазутная горелка Baltur GI MIST 420 DSPNM-D (арт. 6708050) — комбинированная двухступенчатая / прогрессивная горелка итальянского производства, предназначенная для надежной работы на природном газе и мазуте. Применяется в промышленных и коммунальных котельных, водогрейных установках и печах, где требуется высокая тепловая мощность в диапазоне от 1840 до 5522 кВт. Универсальный фланец и конструктивная адаптивность позволяют устанавливать горелку на котлы различного типа.

Ключевые технические параметры

• Вид горелки: комбинированная (газ/мазут)
• Мощность: от 1840 до 5522 кВт
• Тип регулирования: двухступенчатая / прогрессивная (возможна модуляция при дооснащении)
• Длина пламенной трубы: 625 мм
• Электропитание: 3 фазы, 380 В, 50 Гц
• Потребляемая электрическая мощность: 55 000 Вт
• Электродвигатель: 21 500 Вт (привод вентилятора/насоса)
• Расход топлива: мазут 165–495 кг/ч; газ 186–560 нм³/ч
• Противодавление: от 0 до 25 мбар
• Класс электрозащиты: IP40
• Габариты: 203 × 134.5 × 153 см
• Вес: 757 кг
• Комплектация: голова сгорания, газовая рампа, фланец, крепеж, фильтры, гибкие шланги
• Страна бренда: Италия

Конструкция и что входит в состав горелки

• менеджер горения (контроллер) с функциями автоматизации и безопасности по стандарту EN298;
• центробежный высокоэффективный вентилятор и приводной электродвигатель (21,5 кВт);
• насос шестеренчатого типа для подачи мазута с регулятором давления;
• электроподогреватель мазута с фильтром, термостатом и устройствами безопасности;
• смесительная труба с нержавеющим смесителем и стальным диском пламени; съемный узел смешивания и распыления;
• газовая рампа с электромагнитными клапанами, фильтром и регуляторами;
• сервопривод воздушной заслонки для точной настройки соотношения топливо/воздух;
• УФ-датчик контроля наличия пламени; трансформатор розжига (8 кВ для газа, 14 кВ для мазута);
• плавный переход и автоматическое переключение с одного топлива на другое, предварительный подогрев мазута.

Реальные примеры применения

• Промышленные котельные предприятий пищевой и химической отрасли: обеспечение резервного питания от мазута при перебоях с газом; стабильная отдача тепла в пуско-режимах.
• Коммунальные котельные и котельные зданий социальной инфраструктуры: бесперебойное теплоснабжение за счет комбинированного питания и автоматического переключения видов топлива.
• Промышленные печи и термические агрегаты: равномерный нагрев камер благодаря длинной пламенной трубе (625 мм) и контролю смеси воздух/топливо.

Преимущества

• универсальность: работа на природном газе и мазуте с автоматическим переключением;
• широкий диапазон мощности 1840–5522 кВт — подходит для крупных котлов и промустановок;
• высокая надежность и безопасность: контроль пламени УФ-датчиком, проверка герметичности клапанов по EN676;
• встроенные средства подогрева мазута обеспечивают качественное распыление и полное сгорание;
• модульность и доступность сервисных узлов для быстрого обслуживания;
• защита от теплопотерь в режиме ожидания, что улучшает КПД системы.

Обслуживание и эксплуатация

• регулярные проверки перед пуском: состояние фильтров, герметичность газовой рампы, исправность УФ-датчика;
• ежемесячный визуальный осмотр узла распыления и электронагревателя мазута;
• плановое техническое обслуживание: замена фильтров и уплотнений, проверка трансформатора розжига и сервоприводов согласно регламенту производителя;
• рекомендовано ведение журнала эксплуатации с фиксацией режимов работы и аварийных событий;
• при хранении мазута — контроль вязкости (до 7 °E при +50 °C) и поддержание температуры подогрева.

Подходит для каких котлов

• водогрейные и паровые котлы средней и большой мощности;
• котлы промышленных предприятий с возможностью установки универсального фланца;
• печи и камеры сгорания, требующие длинной пламенной трубы и стабильного воздушного наддува;
• может быть адаптирована под котлы с противодавлением до 25 мбар.

FAQ (частые вопросы)

• Можно ли использовать только газ или только мазут? Да — горелка комбинированная, допускает работу на одном виде топлива или автоматическое переключение.
• Требуется ли специальный фланец под котел? Горелка оснащена подвижным универсальным фланцем для адаптации к большинству конструкций топок.
• Какой класс защиты электрики? IP40 — защищена от пыли и доступных по размеру предметов, не защищена от струй воды.
• Можно ли дооснастить модуляцией? Да — возможна установка регулятора RWF40 и комплекта для модуляционного режима.
• Какие параметры расхода топлива? Мазут: 165–495 кг/ч; Газ: 186–560 нм³/ч (в зависимости от режима и модификации).

Покупать оборудование и получать квалифицированную консультацию по подбору и сервису рекомендуется у компании Промэлектроника — sales@prom-elec.com. Специалисты помогут учесть требования котла, режимы нагрузки и обеспечить корректную интеграцию горелки Baltur GI MIST 420 DSPNM-D в вашу систему.

Техническое решение Baltur GI MIST 420 DSPNM-D сочетает высокий тепловой ресурс, автоматизацию и адаптивность к условиям эксплуатации — оптимальный выбор для промышленных и коммунальных энергетических комплексов.
