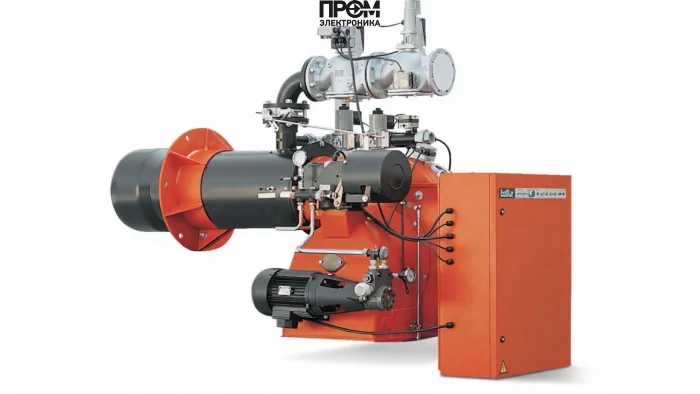

Газомазутная горелка Baltur GI MIST 350 DSPNM-D100, арт. 6705410 — техническое описание

Газомазутная комбинированная горелка Baltur GI MIST 350 DSPNM-D100 (Бренд: Baltur, Страна бренда: Италия) — промышленное решение для теплогенераторов и котлов большой мощности. Предназначена для эффективного сжигания природного газа и тяжелых нефтепродуктов (мазут), обеспечивает надежный контроль процесса горения, соответствие нормативам безопасности и простоту интеграции в существующие системы отопления и технологические установки.

Ключевые технические характеристики

• Мощность горелки: от 1 581 до 4 743 кВт;
• Вид топлива: газовая / мазутная (комбинированная);
• Режимы работы: двухступенчатая / прогрессивная, возможна модуляция 10–100% при установке РУ RWF40;
• Расход топлива: газ — от 160 до 478 нм³/ч; мазут — 142–425 кг/ч;
• Противодавление: от 0 до 22 мбар;
• Длина пламенной трубы: 520 мм;
• Электропитание: 3~ 380 В, 50 Гц;
• Электродвигатель: 17 200 Вт; потребляемая мощность: 50 000 Вт;
• Класс пылевлагозащиты корпуса: IP40;
• Материалы конструкции: алюминий и нержавеющая сталь (пламенная труба из нерж. стали);
• Габариты / Вес: 197 × 134.5 × 159 см / 712 кг;
• Комплектация (стандарт): голова сгорания, газовая рампа, фланец, 2 изолирующие прокладки, 2 гибких топливных шланга, топливный линейный фильтр, крепеж (форсунка подбирается индивидуально).

Конструкция и состав горелки

Конструкция Baltur GI MIST 350 DSPNM-D100 спроектирована для долговременной эксплуатации в промышленных условиях:

• пламенная голова со стальной дисковой решёткой и трубой из нержавеющей стали (длина 520 мм);
• высоконапорный вентилятор на отдельном трёхфазном двигателе для нагнетания воздуха в топку;
• система подачи мазута: шестеренчатый насос, регулятор давления, электроподогреватель, форсунка с игольчатым клапаном и электромагнитом;
• газовая рампа с электромагнитными клапанами и устройством контроля герметичности;
• топочный автомат с микропроцессором, менеджер горения, УФ-детектор пламени, прессостат воздуха и электрический сервопривод воздушной заслонки;
• универсальный подвижный фланец для монтажа на различные типы камер сгорания.

Эксплуатация и техническое обслуживание

• Горелка рассчитана на работу на двух ступенях с возможной модульной регулировкой при подключении регулятора RWF40 и соответствующего датчика.
• Режимы переключения топлива (газ/мазут) реализуются автоматически (опция) или вручную по запросу заказчика.
• Техническое обслуживание включает регулярную проверку насосов, форсунок и газовой рампы; допускается ТО огневой головы без демонтажа горелки с котла, что сокращает время простоя.
• Снятие узлов смешивания и распыления производится для очистки и замены без полной разборки корпуса.
• Система автоматики контролирует герметичность клапанов (EN676), обеспечивает блокировку при неисправностях и соответствует требованиям EN298.

Преимущества применения

1. Универсальность — комбинированная работа на газе и мазуте, подходит для разных видов котлов и камер сгорания;
2. Высокая мощность и широкий диапазон регулирования мощности (1 581–4 743 кВт) — оптимизация нагрузки котла;
3. Экономичность — стабильная подача и регулирование воздуха/пара, минимизация неполного сгорания;
4. Надёжность — материалы и моторные узлы рассчитаны на интенсивную промышленную эксплуатацию (IP40);
5. Сервисность — модульная конструкция, быстрый доступ к форсунке и огневой голове;
6. Безопасность — контроль пламени УФ-детектором, блокировки автоматики и проверка утечек газовой рампы.

Примеры реального применения

• Тепловые пункты и котельные промышленных предприятий: замена или модернизация паровых котлов для обеспечения стабильной подачи технологического пара.
• Теплогенераторы на нефтеперерабатывающих и химических заводах: работа на мазуте при нестабильности газоснабжения.
• Элеваторы и сушильные установки: обеспечение требуемой температурной кривой за счёт точной модуляции мощности.
• Резервное и комбинированное отопление коммунальных и производственных объектов с переходом между газом и мазутом.

Совместимость с котлами

Baltur GI MIST 350 DSPNM-D100 предназначена для установки на промышленные водогрейные и паровые котлы, топки с различной конструкцией камер сгорания и на котлы с верхним подключением газовой рампы. Универсальный подвижный фланец обеспечивает монтаж на котлы разных производителей, при этом рекомендуется проверять соответствие опорных размеров и параметры противодавления (0–22 мбар) с заводской документацией котла.

FAQ — часто задаваемые вопросы

• Можно ли обеспечить модуляцию мощности? Да — при установке электронного регулятора RWF40 и набора для модуляции.
• Какие форсунки используются? Форсунка подбирается индивидуально под тип мазута и режим работы.
• Необходимы ли дополнительные фильтры для мазута? Рекомендуется установка линейного фильтра (входит в комплект) и дополнительной очистки в зависимости от качества топлива.
• Какой уровень шума у вентилятора? Уровень шума зависит от монтажных условий и мощности; для снижения вибраций рекомендуется виброизоляция и правильная балансировка вентилятора.
• Можно ли дистанционно переключать тип топлива? Да, при комплектации системой дистанционного управления (опция).

Для подбора конфигурации, комплектации форсунки и поставки оборудования связывайтесь с поставщиком — компания Промэлектроника: sales@prom-elec.com. Профессиональная консультация поможет адаптировать горелку Baltur GI MIST 350 DSPNM-D100 под конкретную котельную задачу и обеспечить соответствие эксплуатационным требованиям.

Примечание: перед монтажом необходимо сверить габаритные и присоединительные размеры с документацией котла, обеспечить корректное заземление и соответствие электропитания (3~ 380 В). Все работы по пусконаладке и настройке автоматики рекомендуется доверять сертифицированным сервисным инженерам.
