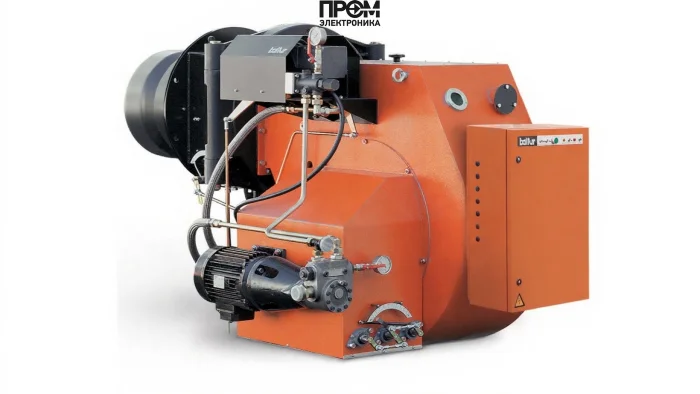

Газомазутная горелка Baltur GI MIST 1000 DSPNM-D100

Газомазутная горелка Baltur GI MIST 1000 DSPNM-D100 — техническое описание

Газомазутная комбинированная горелка Baltur GI MIST 1000 DSPNM-D100 (арт. 6717410) — промышленное решение для теплоэнергетических установок, разработанное в Италии. Предназначена для работы на природном газе и мазуте (вязкость до 100 °E при +50 °C) с диапазоном тепловой мощности 2 500–10 500 кВт. Исполнение — двухступенчатое прогрессивное (низкое/высокое пламя) с возможностью последующей модуляции при установке электронного регулятора RWF40.

Ключевые технические характеристики

• Вид горелки: комбинированная (газ/мазут)
• Мощность: 2 500–10 500 кВт
• Расход газа: 251–1 056 нм³/ч (метан)
• Расход жидкого топлива: 224–940 кг/ч
• Электропитание: 380 В (3-фазная сеть 400 В, 50 Гц)
• Потребляемая электрическая мощность: 66 000 Вт
• Электродвигатель (вентилятор/насос): 26 000 Вт
• Противодавление: от 0 до 21.5 мбар
• Длина пламенной трубы: 440 мм
• Уровень шума на макс. мощности: 97 дБ
• Класс электрозащиты: IP40
• Вес: 985 кг; габариты (ДxШxВ): 235 x 160 x 126 см
• Комплектация: голова сгорания и газовая рампа (фланец, прокладки, шланги, фильтр и крепеж)
• Страна бренда: Италия

Конструкция и состав горелки

Конструкция ориентирована на простоту монтажа и технического обслуживания. В состав горелки входят:

• центробежный вентилятор с приводом для наддува
• два 3-фазных электродвигателя (привод вентилятора и насос жидкого топлива)
• микропроцессорный блок автоматики (соответствие EN298) и индикаторы состояния
• система подачи топлива: шестеренчатый самовсасывающий насос, регулятор давления, электроподогрев мазута
• газовая рампа с электромагнитными клапанами, фильтрацией и блоком контроля герметичности (EN676)
• огневая голова с трубой из нержавеющей стали и стальным диском пламени; вылет регулируется скользящим фланцем
• трансформатор розжига и УФ-датчик контроля пламени

Преимущества и эксплуатационные особенности

• универсальность: работа на газе и мазуте, автоматизация переключения режимов;
• высокая стабильность пламени благодаря принудительному наддуву и регулированию воздуха;
• встроенная автоматика для безопасного запуска, контроля герметичности и мониторинга пламени;
• малая инерционность при переключениях и возможность плавной модуляции с RWF40;
• удобный доступ к обслуживаемым узлам без демонтажа горелки с котла;
• универсальный монтажный фланец обеспечивает совместимость с большинством топок.

Рекомендации по применению — примеры реального использования

• Промышленные котельные на предприятиях пищевой и химической промышленности — для аварийного и базового теплопотребления.
• Тепловые участки ТЭЦ и локальные паровые котлы — при комбинированных схемах энергообеспечения.
• Зерносушилки и технологические печи на комбинатах — при необходимости работы на жидком топливе в периоды ограничений по газу.

Совместимость с котлами

Подходит для широкого спектра котлов с прямой топкой и камерой сгорания различной конструкции. Регулируемый вылет огневой головы и подвижный фланец позволяют адаптировать установку под конкретную топку промышленных паровых и водогрейных котлов.

Обслуживание и эксплуатация

1. Ежедневный визуальный осмотр: целостность трубопроводов, состояние фильтра, индикаторы автоматики.
2. Еженедельная проверка герметичности газовой рампы и работы УФ-датчика.
3. Ежеквартальная очистка и проверка шестерёнчатого насоса, электроподогрева и системы подачи мазута.
4. Годовое ТО: проверка изоляции, состояния электродвигателей, балансировка вентилятора и настройка блоков управления.

Рекомендуется использовать оригинальные комплектующие и форсунки, которые приобретаются отдельно. По запросу возможно оснащение паровым узлом для подогрева мазута.

FAQ — часто задаваемые вопросы

• Можно ли подключить модуль модуляции? — Да, установка регулятора RWF40 с датчиком температуры/давления позволяет реализовать модуляцию мощности.
• Какая максимальная вязкость мазута? — До 100 °E при температуре +50 °C.
• Какой класс защиты электрических компонентов? — IP40.
• Необходимы ли дополнительные элементы для монтажа? — В стандарт входят фланец, прокладки, шланги и фильтр; форсунку и дополнительные адаптеры приобретают при заказе.

Для покупки оборудования и консультации по подбору под вашу котельную обращайтесь к компании Промэлектроника: sales@prom-elec.com. Поставки осуществляются с комплектом для монтажа и технической документацией.

Описание составлено с опорой на технические характеристики Baltur GI MIST 1000 DSPNM-D100 и предназначено для профессионального использования при проектировании и эксплуатации котельных установок.
