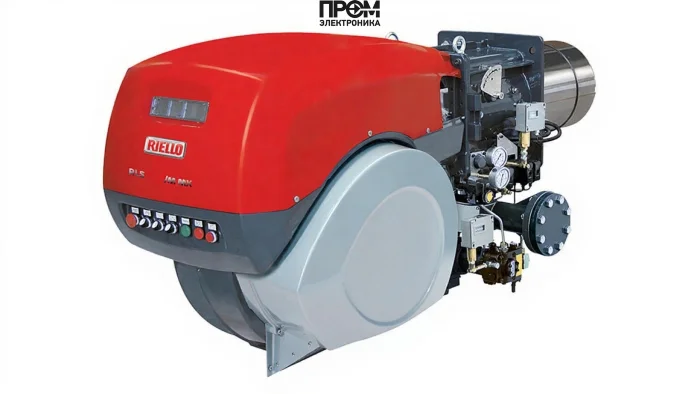

Газодизельная горелка Riello RLS 500/E MX TC FS1

Техническое описание газодизельной горелки Riello RLS 500/E MX TC FS1

Комбинированная горелка Riello RLS 500/E — промышленное решение для теплогенераторов средней и большой мощности. Предназначена для работы на газе и дизельном топливе (солярке), обеспечивает мощность в диапазоне от 1120 до 5050 кВт и рассчитана на стабильную эксплуатацию в жестких условиях благодаря конструкции, сертифицированной по уровню пылевлагозащиты IP54. Горелка выполнена в прогрессивном исполнении с фронтальным размещением рабочих узлов для удобства обслуживания и настройки.

Ключевые характеристики

• Вид горелки: комбинированная, двухтопливная (газ/дизель)
• Мощность: 1120–5050 кВт
• Исполнение: прогрессивная (2‑ступенчатая/модуляция с опциональным оборудованием)
• Длина пламенной трубы: 544 мм, тип: стандартная
• Электропитание: 220 В / 380 В
• Потребляемая электрическая мощность: 15 000 Вт; электродвигатель насоса: 12 000 Вт
• Расход топлива: 95–425 кг/ч
• Противодавление: от 0 до 19 мбар
• Вес: 280 кг; габариты: 186.9 × 81.5 × 89 см
• Комплектация: базовая — с головой сгорания; дополнительные элементы по заказу (форсунки с игольчатым клапаном, модулятор, датчики)
• Страна бренда: Италия

Конструкция и состав горелки

• Корпус: моноблочная рама с фронтальным доступом к элементам, обеспечивает простоту монтажа и сервисных операций.
• Головная часть сгорания: в базовой комплектации; опционально — форсунки с игольчатым клапаном для точного распыления дизеля.
• Система подачи топлива: газовая рампа (1‑ступенчатая) с устройством контроля герметичности и два электромагнитных клапана — предохранительный и подачи.
• Воздух и смешение: крыльчатка с S‑образными лопастями, воздушная заслонка с сервоприводом и эксцентриком для точной регулировки топливо‑воздушной смеси.
• Электроника и защита: герметизированные электрические блоки по стандарту IP54; возможность интеграции модулятора и датчиков для режима модуляции.

Преимущества

• Универсальность топлива: автоматическая или дистанционная смена вида топлива — газ/дизель.
• Широкий диапазон мощности 1120–5050 кВт — подходит для котлов среднего и крупного класса и теплогенераторов на промышленных объектах.
• Низкие эмиссии NOx при оптимальной регулировке — важно для объектов с экологическими ограничениями.
• Удобство обслуживания: фронтальный доступ к узлам без демонтажа горелки с котла.
• Энергоэффективность: S‑лопасти и оптимизированная аэродинамика снижают потребление электроэнергии и уровень шума.

Области реального применения

• Промышленные паровые и водогрейные котельные на заводах и ТЭЦ (мощность котла соответствует диапазону горелки).
• Коммунальные котельные и крупные объекты снабжения теплом (жилые кварталы, больницы, торговые центры).
• Резервное или пиковое отопление с двухтопливной логикой: основной — газ, резерв — дизель.

Для каких котлов подходит

Riello RLS 500 рекомендована для водогрейных и паровых котлов средней и высокой мощности, где требуются мощности от ~1,1 МВт до ~5 МВт. Совместима с котлами промышленного и коммунального назначения при наличии соответствующего места под габариты 186.9×81.5×89 см, и допустимого противодавления в топке до 19 мбар.

Обслуживание и эксплуатация

• Ежедневная проверка: визуальный осмотр корпуса, состояния воздуховодов и герметичности газовой рампы.
• Еженедельные операции: контроль показаний датчиков давления/температуры и состояние электрокомпонентов (IP54 не исключает регулярного ухода).
• Квартальное обслуживание: очистка головки сгорания, проверка форсунок (при эксплуатации на дизеле) и смазка сервоприводов.
• Годовой регламент: проверка регуляторов, калибровка модулятора (если установлен), тест на утечку и корректность срабатывания предохранительных клапанов.
• Рекомендация: при использовании модуляционного режима для газа — установка датчика температуры/ давления и модулятора для поддержания высокой точности и КПД на любой мощности.

Примеры внедрения

• ТЭЦ малого масштаба: переход на комбинированную схему позволил обеспечить бесперебойную работу в отопительный сезон с резервированием на дизель при перебоях поставок газа.
• Промпредприятие: снижение суммарных выбросов NOx после настройки воздушной заслонки и установки форсунок с игольчатым клапаном для дизеля.

FAQ — Часто задаваемые вопросы

• Можно ли запустить горелку только на газе? Да. В базовой конфигурации предусмотрена газовая рампа; для модуляции рекомендуется дополнительно установить датчик и модулятор.
• Входит ли форсунка в поставку? Базовая комплектация включает головку сгорания; форсунки с игольчатым клапаном приобретаются опционально в зависимости от требуемого расхода топлива.
• Каков температурный диапазон эксплуатации? Для стабильной работы рекомендуется эксплуатировать при температуре от 0 до +60 °C.
• Какие требования по электропитанию? Допустимо питание 220/380 В, учтите суммарную потребляемую мощность до 15 000 Вт и мощность насоса 12 000 Вт при проектировании электроснабжения.

При выборе и поставке оборудования рекомендуем обращаться в компанию Промэлектроника — официальный поставщик с технической поддержкой и сервисом (sales@prom-elec.com). Специалисты помогут подобрать комплектацию (форсунки, модулятор, звукоизоляционный кожух, преобразователи) и рассчитать параметры для вашего котла с учётом противодавления, габаритов и требований по выбросам.
