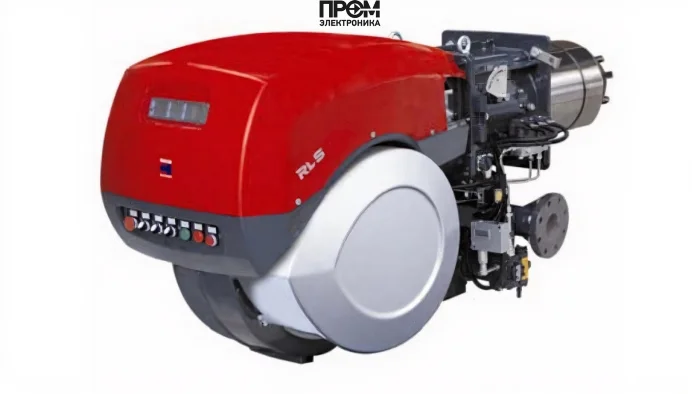

Газодизельная горелка Riello RLS 400/E MX TC FS1 — техническое описание

Комбинированная горелка Riello RLS 400/E MX TC FS1 разработана для теплогенераторов средней и большой мощности. Конструкция обеспечивает работу на газе и дизельном топливе (солярке), поддерживает прогрессивное (2-ступенчатое) и модуляционное управление (для газа при наличии датчика и модулятора). Горелка оптимизирована под промышленную эксплуатацию: низкие выбросы NOx, класс пылевлагозащиты IP54, устойчивость к внешним условиям и фронтальное расположение обслуживаемых узлов.

Ключевые характеристики

• Вид горелки: комбинированная
• Вид топлива: газовая/дизельная
• Мощность горелки: от 800 до 4300 кВт (практический диапазон в паспорте модели: 1000–4500 кВт)
• Исполнение: прогрессивная (2-ступени) с опцией модуляции
• Длина пламенной трубы: 508 мм, тип — стандартная
• Электропитание: 220 В / 380 В (указано 230/400 В в спецификации)
• Потребляемая электрическая мощность: 11500 Вт
• Электродвигатель насоса: 7500 Вт
• Расход топлива: 70–365 кг/ч (в паспорте 84–380 кг/ч)
• Противодавление: от 0 до 18 мбар
• Класс пылевлагозащиты: IP54
• Вес: 270 кг; габариты: 183.3×77.5×89 см
• Страна бренда: Италия (Riello)
• Комплектация: с головой сгорания (форсунки приобретаются отдельно)

Конструкция и состав горелки

• Каркас и кожух из износостойких материалов с антикоррозийным покрытием.
• Голова сгорания (входит в базовую комплектацию) с фронтальным доступом к основным узлам.
• Насос с собственным электроприводом (7500 Вт) и система распыла топлива на две форсунки (форсунки в комплект не входят).
• Пропорциональный газовый клапан для точной регуляции газовоздушной смеси.
• Три электромагнитных клапана: два для подачи топлива и один предохранительный.
• Сервопривод воздушной заслонки с автоматикой перехода режимов (газ/дизель) и функцией закрытия при останове.
• Электрооборудование соответствует IP54 — защита от пыли и брызг.

Преимущества

• Двойное топливное решение — переход на дизель при сбоях газоснабжения без остановки процесса.
• Возможность модуляции мощности (газ) для экономии топлива и поддержания точного температурного режима.
• Низкие выбросы NOx — соответствие экологическим требованиям и расширенная область применения.
• Фронтальное обслуживание и модульная конструкция — снижение времени сервисных работ.
• Шумопониженные лопатки вентилятора; опция звукоизоляции уменьшает шум до −10 дБ.

Обслуживание и эксплуатация

• Режимы работы: прогрессивный 2-ступенчатый; модуляция при подключении датчика (температура/давление) и модулятора.
• Рекомендованная периодичность осмотров: визуальная проверка и очистка камеры сгорания — ежеквартально; проверка форсунок и насосной системы — раз в год или по наработке.
• Замена фильтров жидкого топлива и проверка электроконтактов — при наличии отложений или падения давления.
• Хранение и эксплуатация при температуре окружающей среды от 0 до +60 °C.
• При монтаже учитывать противодавление до 18 мбар и длину пламенной трубы 508 мм для правильной установки в топке.

Примеры реального использования

• Теплогенераторы котельных промышленных цехов — обеспечение технологических температур при переменных нагрузках.
• Комбинаты и пищевые производства — резервный переход на дизель при отключениях магистрального газа без потери процесса стерилизации/сушки.
• Коммерческие котельные и отопительные пункты крупных объектов — стабильная работа при длительных циклах с поддержанием КПД.

Совместимость с котлами

Riello RLS 400 подходит для водогрейных и паровых котлов средней и большой мощности, теплообменников промышленного типа и модульных котельных с входными фланцами для стандартной пламенной трубы 508 мм. Рекомендуется согласовывать гидравлические и пневматические параметры (противодавление, подача газа) с производителем котла перед установкой.

FAQ

• Нужны ли дополнительные форсунки? Да — в базовой комплектации форсунки не входят, выбираются под проектную мощность и распределение ступеней.
• Можно ли управлять модуляцией автономно? Модуляция доступна при подключении датчика контролируемого параметра (температура/давление) и модулятора.
• Какой ресурс электрооборудования? Электроэлементы защищены по IP54; ресурс зависит от режима работы и условий эксплуатации, плановое техническое обслуживание увеличивает срок службы.
• Какая требуемая электропроводка? Электропитание 220/380 В; нагрузка учитывает потребляемую мощность до 11,5 кВт и двигатель насоса 7,5 кВт.

Для технического подбора опций, проектного согласования и покупки оборудования обращайтесь к специалистам компании Промэлектроника: sales@prom-elec.com. Наши инженеры помогут подобрать форсунки, модулятор и комплектацию под конкретный котёл и условия эксплуатации.
