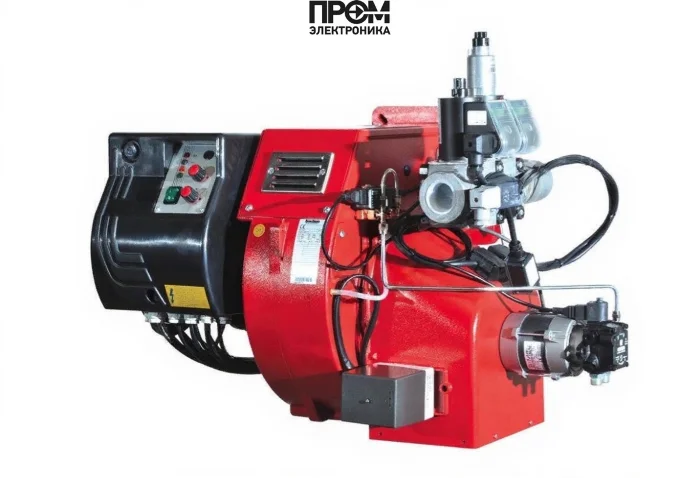

Газодизельная комбинированная горелка Ecoflam MULTICALOR TS 140 TC SGT HT (бренд: Ecoflam, Италия) — профессиональное решение для систем отопления и технологических установок мощностью от 400 до 1300 кВт. Модель артикул 3141820 представляет собой двухтопливную двухступенчатую установку с короткой пламенной трубой (307 мм), предназначенную для надежной и экономичной работы в диапазоне окружающих температур от -10 до +60 °C.

Ключевые технические характеристики

• Вид горелки: комбинированная (газ/дизель)
• Вид топлива: природный газ (G20, G25), пропан (G30, G31), дизельное топливо вязкостью до 1,5°E при +20 °C
• Мощность: от 400 до 1300 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: короткая; длина пламенной трубы: 307 мм
• Электропитание: 220 В / 380 В; электродвигатель: 2200 Вт
• Комплектация: поставляется с головой сгорания; габариты: 86.2×107×49.7 см
• Рабочая температура: от -10 до +60 °C

Конструкция и комплектация

Горелка состоит из следующих основных элементов:

• модуль горения (голова сгорания) — входит в комплект; обеспечивает мультитопливную работу и регулируемую глубину установки;
• воздухонагнетательная система высокой напорности — для стабильного смешения компонентов и обеспечения устойчивого пламени при переменном аэродинамическом сопротивлении камеры;
• электродвигатель 2200 Вт и вентилятор, адаптированные к питанию 220/380 В;
• панель управления с классом пыле- и влагозащиты IP55 — реализует полную автоматизацию и взаимодействие с блоком автоматики;
• отдельная газовая рампа с контролем герметичности, электромагнитными клапанами, газовым фильтром и реле максимального давления.

Преимущества

• унификация — комбинированная конструкция заменяет две отдельные установки (газовую и жидкотопливную);
• гибкость топлива — поддержка G20/G25/G30/G31 и дизеля до 1,5°E;
• возможность работы с горячим воздухом до +200 °C для повышения КПД котла;
• регулируемая голова сгорания обеспечивает адаптацию под форму и размеры топки;
• высокая надежность автоматики и защита от аварий (блокировка подачи при сбоях);
• удобный доступ к головке горения для сервисных работ.

Область применения — для каких котлов подходит

• водогрейные котлы промышленного и коммунального назначения (400–1300 кВт);
• паровые котлы средней мощности, при соблюдении требований к камере сгорания и пламянной трубе;
• котлы с повышенным аэродинамическим сопротивлением благодаря высоконапорной вентиляции;
• модернизируемые установки, где требуется переход с одной схемы топлива на другую.

Эксплуатация и обслуживание

• Переключение между газом и дизелем осуществляется вручную; перед переключением рекомендуется следовать инструкции производителя и проводить продувку топливопроводов.
• Регламентное обслуживание: проверка герметичности газовой рампы, фильтров, состояния электрических контактов (IP55), контроль состояния пламенной трубы и регулировка глубины установки головы сгорания.
• Рекомендуемый интервал осмотра — не реже одного раза в сезон; капитальный сервис — по наработке часов согласно регламенту завода-изготовителя.

Примеры реального использования

• Теплоэнергетика: автоматизированная подача тепла в котельной промышленного предприятия с резервированием топлива — переход между газом и ДТ при перебоях в снабжении.
• Технологические процессы: поддержание стабильной температуры в сушильных установках с использованием горячего воздуха, повышение КПД за счет утилизации теплоты дымовых газов.
• Коммерческие котельные: замена двух отдельных горелок одной комбинированной для снижения капитальных затрат и простоты обслуживания.

Экологические и нормативные аспекты

Система сжигания соответствует 1 классу по EN 267 при работе на жидком топливе и 2 классу по EN 676 при работе на газе; фактический уровень NOx зависит от объема камеры сгорания и нагрузки котла.

FAQ

• Вопрос: Можно ли автоматизировать переключение топлива?
  Ответ: В стандартной комплектации переключение — ручное; возможна интеграция с дополнительными модулями автоматизации по согласованию.
• Вопрос: Требуется ли специальная камера сгорания?
  Ответ: Горелка адаптирована под камеры с разной аэродинамикой, но окончательная совместимость определяется размерами пламенной трубы (307 мм) и топки.
• Вопрос: Какую температуру горячего воздуха поддерживает модель?
  Ответ: Подготовлена для работы с горячим воздухом до +200 °C.
