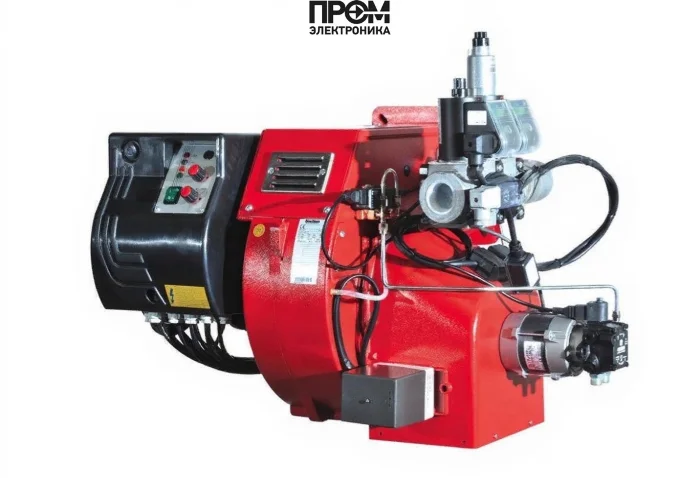

Газодизельная горелка Ecoflam MULTICALOR TS 100 TC SGT HT

Газодизельная горелка Ecoflam MULTICALOR TS 100 TC SGT HT — техническое описание

Газодизельная, комбинированная горелка Ecoflam MULTICALOR TS 100 TC SGT HT разработана для промышленных систем теплоснабжения и средних котлов мощностью от 300 до 1000 кВт. Конструкция рассчитана на работу в двухтопливном режиме (газ/дизель) с ручным выбором топлива и обеспечивает стабильное горение при высоких температурах воздуха до +200 °C (модификация HT). Производитель: Италия.

Ключевые технические характеристики

• Вид горелки: комбинированная (газовая/дизельная)
• Мощность: от 300 до 1000 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: короткая, длина пламенной трубы — 175 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 1100 Вт
• Габариты: 73 × 104.5 × 48.5 см
• Комплектация: поставляется с головой сгорания; опционально — газовая рампа с набором принадлежностей
• Страна бренда: Италия

Конструкция и состав горелки

Ecoflam MULTICALOR TS 100 TC SGT HT представляет собой модульную конструкцию, позволяющую быстро проводить монтаж и техническое обслуживание. В конструкцию входят:

• огневая голова (короткая, регулируемая глубина установки, длина 175 мм);
• высоконапорный вентилятор с приводом от электродвигателя 1100 Вт для принудительной подачи воздуха;
• модуль управления горением (менеджер горения) с функциями розжига, контроля пламени и блокировок;
• газовая рампа (опция) — блок контроля герметичности, электромагнитные клапаны, газовый фильтр, реле давления;
• сопловый узел и форсунки для дизельного топлива (высокая точность распыления при вязкости до 1,5°E при +20 °C);
• корпус и монтажная база с уплотнениями и креплениями, адаптируемыми под топочные отверстия котлов.

Особенности работы и совместимость с котлами

• Подходит для средне- и высокомощных промышленных котлов и теплогенераторов до ~800 кВт и выше в зависимости от конструкции топки.
• Короткая огневая труба и регулируемая глубина установки позволяют адаптировать горелку к различным камерам сгорания и минимизировать влияние противодавления.
• HT-версия предназначена для работы с нагретым воздухом до +200 °C, что повышает общий КПД системы.
• Двухступенчатая схема управления обеспечивает стабильность пламени и снижение переходных выбросов при изменении нагрузки.

Примеры реального использования

1. Теплогенераторы промышленного цеха: обеспечение технологического пара и горячей воды при переменных нагрузках.
2. Коммунально-бытовые котельные: резервное или основное отопление в парке котлов средней мощности.
3. Сушильные камеры и производственные печи: стабильный нагрев при работе на газе и оперативный переход на дизель при авариях поставки газа.
4. Агропромышленные комплексы: поддержание температурных режимов в теплицах и сушилках.

Преимущества

• Комбинированная топливная схема — гибкость эксплуатации и резервирование топлива.
• Высокая надёжность работы при разных давлениях и температуре воздуха (включая HT-модификацию).
• Быстрый доступ к голове сгорания — уменьшение времени ТО и снижение затрат на сервис.
• Стандарт соответствия: 2 класс по EN 676 при газе, 1 класс по EN 267 при дизеле (в зависимости от камеры сгорания).
• Возможность комплектования автоматикой переключения топлива и дополнительными модулями под требования объекта.

Обслуживание и эксплуатация

• Ежемесячный визуальный осмотр: уплотнения, газовые линии, состояние сопел и электрических соединений.
• Каждые 3–6 месяцев: очистка и проверка фильтров газа и топлива, контроль за электроизоляцией мотора и вентиляторного привода.
• Раз в год: регулировка и проверка менеджера горения, инспекция пламегасителя и геометрии сопла, измерение выбросов NOx/CO при рабочей нагрузке.
• Резервные элементы: комплект форсунок, уплотнения головы, модуль розжига, фильтры и электромагнитные клапаны.
• При монтаже соблюдать диапазон рабочих температур от −10 до +60 °C и обеспечить хорошую вентиляцию котельного помещения.

FAQ — Частые вопросы

Можно ли автоматизировать переключение топлива?

Да. По запросу горелка комплектуется модулем для автоматического переключения между газом и дизелем и всеми необходимыми датчиками.

Какие требования к топочной камере?

Не рекомендуется установка в помещениях с агрессивными парами, высокой запылённостью или повышенной влажностью; должна быть обеспечена вытяжная и приточная вентиляция.

Подходит ли для котлов мощностью свыше 800 кВт?

Да, при подборе комплектующих и конфигурации камеры сгорания возможно использование на котлах до 1000 кВт; необходим расчёт и настройка под конкретную установку.
