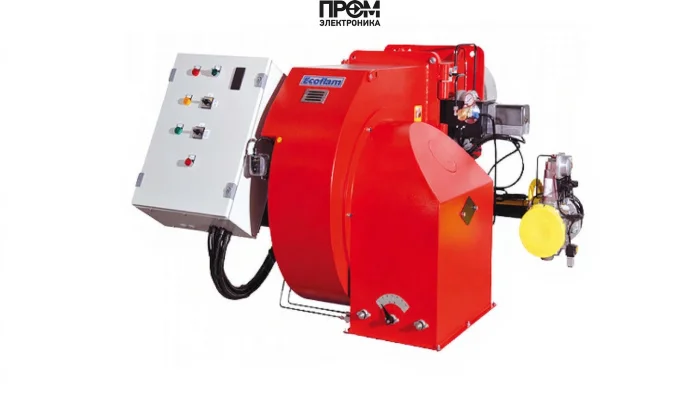

Газодизельная горелка Ecoflam MULTICALOR 800.1 PRE TC (арт. 3145153)

Техническое описание газодизельной комбинированной горелки Ecoflam MULTICALOR 800.1 PRE TC. Универсальный модуль мощностью от 2000 до 8500 кВт с электронной PID‑модуляцией и двухтопливной схемой обеспечивает стабильное и экономичное горение на природном/сжиженном газе (G20, G25, G30, G31) и дизтопливе вязкостью до 1,5°E при +20 °C. Подходит для котельного оборудования до 6800 кВт. Рекомендуется к приобретению у компании Промэлектроника (sales@prom-elec.com).

Ключевые технические данные

• Вид горелки: комбинированная (газ/дизель)
• Мощность: 2000–8500 кВт
• Диапазон регулирования мощности: 10–100% (электронная модуляция, PID)
• Тип пламенной трубы: короткая; длина пламенной трубы — 470 мм
• Электропитание: 220 В / 380 В
• Потребляемая электрическая мощность: 23 000 Вт; электродвигатель: 18 500 Вт
• Расход топлива: 169–718 кг/ч
• Противодавление: от 0 до 24 мбар
• Класс пылевлагозащиты: IP55
• Уровень шума: 95.6 дБ
• Габариты: 211×137×98.5 см
• Тип соединения: DN 65, DN 80, DN 100, DN 125
• Рабочая температура: от −10 до +60 °C
• Страна бренда: Италия

Конструкция и состав горелки

Модульная конструкция предусматривает доступ сверху к узлам для упрощённого монтажа и обслуживания. В состав горелки входят:

• голова сгорания с контуром циркуляции топлива;
• дизельный насос и регулятор давления топлива;
• гибкие топливные шланги и электромагнитные (э/м) клапаны у форсунок;
• розжиг на трансформаторе BRAHMA с электродами;
• ультрафиолетовый датчик QRA для непрерывного контроля пламени;
• мощный встроенный вентилятор для поддержания стабильного пламени при различном противодавлении;
• электрический шкаф управления (IP55) с дисплеем и модулем PID;
• отдельная газовая рампа (опция) с фильтром, контролем герметичности, реле давления и э/м клапанами;
• механическая воздушная заслонка с автоматическим закрытием при остановке.

Особенности эксплуатации

• Автоматическое управление всеми стадиями: розжиг, выход на мощность, модуляция, контроль пламени, аварийная блокировка.
• Возможность ручного и (по запросу) автоматического переключения газ/жидкое топливо через внешнее реле давления газа или таймер.
• Отдельный шкаф управления обеспечивает защиту электроники и удобство подключения внешних датчиков и систем управления котельной.
• Поддержание оптимального соотношения топлива и первичного воздуха благодаря автоматической системе регулировки расхода воздуха.

Примеры реального использования

• Промышленные котельные на ТЭЦ: резервирование основного газа дизельным режимом при перебоях поставок.
• Сельскохозяйственные комплексы и тепличные хозяйства: гибкая модуляция мощности при сезонных нагрузках.
• Коммерческие объекты и ЖКХ: централизованное теплоснабжение с экономичным электронным управлением и интеграцией в диспетчерские системы.

Преимущества

1. Двухтопливность — бесперебойность теплоснабжения и снижение рисков простоя.
2. Точная PID‑модуляция — экономия топлива и стабильная температура теплоносителя.
3. Широкий диапазон мощности и возможность подбора фланцевых соединений (DN 65–125) для разных котлов.
4. Прочная итальянская конструкция, высокий класс защиты IP55 и адаптация к внешним условиям −10…+60 °C.
5. Удобство сервисного доступа и опции: газовая рампа, контроль О2/CO, автоматический переключатель топлива.

Обслуживание и регламент

• Ежемесячный визуальный осмотр огневой головы, электродов и фильтров.
• Чистка и проверка ультрафиолетового датчика QRA и трансформатора розжига каждые 6 месяцев.
• Проверка герметичности газовой рампы и фильтров, замена фильтрующих элементов по инструкции производителя.
• Плановое сервисное обслуживание электродвигателя и вентилятора; контроль вибрации и уровня шума.
• Рекомендуется подключение к сервисному контракту для своевременной замены расходников и калибровки автоматических регуляторов.

Совместимость с котлами

Горелка подходит для промышленных и коммунальных котлов мощностью до 6800 кВт с возможностью монтажа короткой пламенной трубы (470 мм) и фланцевыми подключениями DN 65–125. Рекомендована для котлов с различной топочной камерой — от низкого до высокого противодавления (0–24 мбар), при условии правильной настройки системы вторичного воздуха и дымохода.

FAQ

Можно ли автоматизировать переключение топлива?

Да, в стандартном исполнении переключение — ручное. По запросу устанавливается автоматический переключатель газ/дизель, срабатывающий от реле давления или таймера.

Какая гарантия и сервисное покрытие?

Гарантия и условия сервисного обслуживания зависят от комплектации и договора поставки — уточняйте у поставщика. Рекомендуется сервисный контракт для промышленных объектов.

Какой уровень шума и нужно ли звукоизоляция?

Номинальный уровень шума 95.6 дБ — для установки в помещениях с требованиями к акустике рекомендуется предусмотреть звукоизоляцию и вентиляционные глушители.

Подходит ли для работы при отрицательных температурах?

Да, рабочий диапазон −10…+60 °C; при более низких температурах требуется организация обогрева насосного и топливного контура.

Для подбора комплектации, согласования опций (газовая рампа, контроль О2/CO, автоматический переключатель) и заказа обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Наши специалисты помогут адаптировать горелку Ecoflam MULTICALOR 800.1 PRE TC под конкретный котёл и условия эксплуатации.
