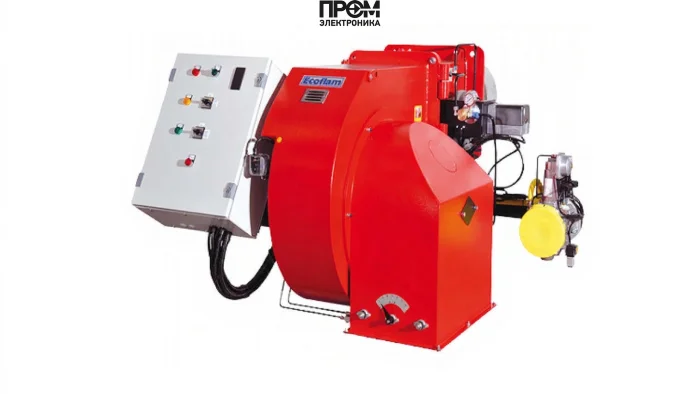

Газодизельная горелка Ecoflam MULTICALOR 700.1 PR TC

Техническое описание газодизельной горелки Ecoflam MULTICALOR 700.1 PR TC (арт. 3146100)

Ecoflam MULTICALOR 700.1 PR TC — промышленная комбинированная (газовая/дизельная) двухтопливная горелка с двухступенчатым прогрессивным управлением, предназначенная для оснащения мощных котельных и теплогенераторов. Конструкция обеспечивает надежную и безопасную работу в диапазоне мощностей от 1500 до 7500 кВт при эксплуатации в помещениях с температурой от −10 до +60 °C. Производитель: Италия.

Ключевые технические характеристики

• Вид горелки: комбинированная (газ/дизель)
• Мощность: 1500–7500 кВт
• Исполнение: двухступенчатая — прогрессивная
• Тип пламенной трубы: короткая, длина 470 мм
• Электропитание: 220 В / 380 В
• Комплектация: с головой сгорания
• Расход топлива: 126–634 кг/ч
• Электродвигатель: 18000 Вт; потребляемая электрическая мощность: 19000 Вт
• Класс пылевлагозащиты: IP55
• Уровень шума: 94.1 дБ
• Противодавление: от 0 до 22 мбар
• Габариты (Д×Ш×В): 135.5×120×73 см
• Тип соединения: Rp 2" или DN 65 / DN 80 / DN 100 / DN 125
• Рабочая температура: от −10 до +60 °C

Конструкция и что входит в состав горелки

• Двухтопливная огневая голова с сопловыми линиями для газа и дизеля;
• Принудительная система вентиляции с интегрированным вентилятором для стабильного горения при высоком сопротивлении топки;
• Запальная горелка с отдельной газовой линией для надежного поджога;
• Электрический шкаф управления с индикацией, кнопкой перезагрузки и защитой IP55;
• Контур циркуляции топлива и блокирующие элементы в форсуночной линии;
• Комплект для монтажа газовой рампы: фильтр, блок контроля герметичности, реле давления, запорная арматура (подбирается индивидуально).

Преимущества

1. Дублирование систем сжигания — непрерывность теплопроизводства при переходе между газом и дизелем.
2. Широкий диапазон регулирования мощности — оптимизация расхода топлива и снижение эксплуатационных затрат.
3. Регулируемая головка сгорания — простая подгонка положения пламени под форму топки котла.
4. Возможность дооснащения PID-регулятором и модулем автоматического переключения топлива.
5. Конструкция, ориентированная на промышленное применение: высокий класс защиты (IP55) и устойчивость к рабочим нагрузкам.

Области применения — примеры реального использования

• Промышленные котельные крупных объектов: цеха, заводы, теплопункты — как основное или резервное теплогенерирующее оборудование.
• Коммунальные котельные городского и районного масштаба, где требуется быстрый переход на резервное топливо при перебоях газоснабжения.
• Теплогенераторы для технологических процессов на пищевых, химических и деревообрабатывающих предприятиях (в модификации для биогаза — по запросу).
• Сезонные и аварийные установки с требованием к высокой доступности — благодаря автоматике и возможности ручного контроля.

Обслуживание и эксплуатация

• Ежедневная проверка индикации и состояния электрошкафа, контроль давления топлива и герметичности газовой рампы.
• Регламентное обслуживание вентилятора и электродвигателя: очистка, смазка опорных узлов, проверка контактов.
• Проверка и чистка форсуночной линии и запальной горелки не реже одного раза в год; при работе на дизеле — контроль фильтров и систем подогрева.
• Рекомендуется использование PID-регулятора для плавной модуляции в переменных режимах и снижения выбросов.
• Горелка спроектирована для быстрого доступа к огневой голове без демонтажа с котла, что сокращает время ТО.

Совместимость с котлами

Ecoflam MULTICALOR 700.1 PR TC подходит для теплообменных и водогрейных котлов промышленного выполнения, паровых котлов большой мощности и модернизируемых теплогенераторов. Благодаря регулируемой головке сгорания и нескольким вариантам фланцевого соединения (Rp 2" или DN 65–125) горелка интегрируется в топки различной конфигурации и размеров. Рекомендуется согласование параметров противодавления и геометрии топки перед установкой.

Экологические показатели

При работе на газе горелки соответствуют 2 классу по EN 676; при сжигании дизельного топлива — 1 классу по EN 267. Уровень NOx зависит от конкретной камеры сгорания и режима нагрузки; оптимизация подачи воздуха и установка PID-регулятора позволяют уменьшить выбросы.

FAQ — часто задаваемые вопросы

• Можно ли автоматизировать переключение топлива? — Да, существует опция автоматического переключателя, срабатывающего от реле давления газа или таймера.
• Подходит ли горелка для биогаза? — Возможна модификация для работы на биогазе по отдельному запросу и дополнительной настройке горелочной головки.
• Требуется ли теплообменник для дизеля? — При использовании дизельного топлива рекомендуется предусмотреть фильтрацию и систему подогрева/дегазации в зависимости от вязкости и качества топлива.
• Какие требования к помещению? — Температурный диапазон −10…+60 °C; недопустимы агрессивные пары, повышенная влажность и скопления легковоспламеняющейся пыли.

Для проектирования и подбора комплектации горелки, опций (PID-регулятор, автомат переключения топлива, комплект газовой рампы) и оперативной поставки обращайтесь в компанию Промэлектроника: sales@prom-elec.com — мы поможем выбрать оптимальную конфигурацию под ваш котел и подготовим коммерческое предложение.

Технические данные приведены для модели Ecoflam MULTICALOR 700.1 PR TC, артикул 3146100. Перед монтажом уточняйте параметры подключения и рекомендации производителя.
