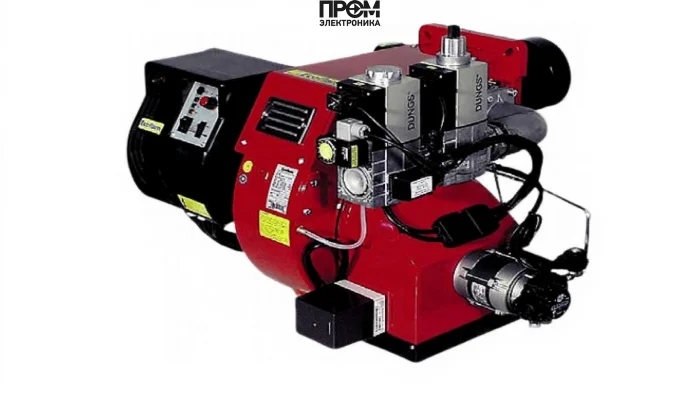

Газодизельная горелка Ecoflam MULTICALOR 70 PR-AB TC GN SR

Техническое описание газодизельной горелки Ecoflam MULTICALOR 70 PR-AB TC GN SR (арт. 3142632)

Ecoflam MULTICALOR 70 PR-AB TC GN SR — двухтопливная комбинированная горелка промышленного класса, разработанная для надежной и экономичной работы в системах теплоснабжения и технологического тепла. Соответствует требованиям EN267 и EN676, рассчитана на эксплуатацию при рабочих температурах от -10 до +60 °C и обеспечивает диапазон номинальной мощности от 190 до 700 кВт. Производитель: Ecoflam (Италия).

Ключевые технические характеристики

• Вид горелки: комбинированная (газ/дизель)
• Вид топлива: природный газ, пропан, дизель (вязкость до 1,5°E при +20 °C)
• Мощность: от 190 до 700 кВт
• Исполнение: двухступенчатая — прогрессивная (плавно-двухступенчатое управление)
• Тип пламенной трубы: короткая, длина 175 мм
• Противодавление: от 0 до 8.3 мбар (подходит для котлов с повышенным сопротивлением камеры сгорания)
• Электропитание: 220 В / 380 В
• Электродвигатель вентилятора: 740 Вт
• Габариты: 73×78×48 см (компактный моноблок)
• Тип соединения: Rp 2\" или Rp 1\", Rp 1 1/2\"
• Комплектация: с головой сгорания; в комплекте для работы на жидком топливе: дизельный насос, регулятор давления, гибкие шланги

Конструкция и состав горелки

• Алюминиевый моноблок с интегрированной панелью управления и звукоизолирующим кожухом (IP55 для электрооборудования).
• Двухтопливная огневая голова с регулировкой положения для точной подгонки под конструкцию камеры сгорания.
• Высоконапорный вентилятор и система принудительного наддува для стабильного пламени при противодавлении.
• Отдельная газовая рампа с комплектом: газовый фильтр, реле макс/мин давления, электромагнитные клапаны.
• Узел для жидкого топлива: насос, регулятор давления, фильтры и гибкие шланги.
• Электронная/механическая система управления: модуль розжига, менеджер горения с блокировками безопасности; опционально — модуль автоматического переключения топлива и электронный регулятор модуляции.

Эксплуатация и техническое обслуживание

Проектирование систем с MULTICALOR предполагает регулярное техническое обслуживание для обеспечения безопасности и эффективности. Рекомендуемая периодичность:

• Ежедневный визуальный контроль состояния панели, кожуха и отсутствия утечек топлива.
• Ежемесячная проверка узлов подачи топлива, фильтров и состояния горелочной головы.
• Капитальное техобслуживание 1—2 раза в год: очистка пламенной трубы, проверка вентилятора, тестирование систем управления и средств безопасности.

Благодаря легкому доступу к огневой голове и модульной конструкции сокращается время ремонта и обслуживания, что снижает простой котельной и эксплуатационные затраты.

Преимущества модели

1. Гибкость топлива: оперативный переход между газом и дизелем, опция автоматического переключения.
2. Широкий диапазон мощности 190–700 кВт — подходит для большинства промышленных котлов и тепловых установок.
3. Высокая адаптивность к противодавлению (0–8.3 мбар) — устойчивое горение в сложных камерах сгорания.
4. Компактный моноблок с IP55 и шумоизоляцией — простота монтажа и безопасная эксплуатация.
5. Опции электронного регулирования и модуляции позволяют оптимизировать расход топлива и снизить выбросы.

Примеры реального использования

• Котельные заводского и производственного масштаба: отопление цехов, поддержание технологических режимов при остановках основного топлива.
• Коммунальные котельные: резервная работа на дизеле при перебоях газоснабжения, гибкая регулировка мощности под сезонную нагрузку.
• Производственные процессы: сушильные установки, паровые генераторы и технологические печи, требующие стабильного контроля пламени.

Совместимость с котлами

Горелка специально разработана для интеграции в промышленные водогрейные и паровые котлы мощностью до 560–700 кВт, подходит для трубчатых и кожухотрубных камер сгорания, а также для котлов с повышенным противодавлением благодаря системе наддува и регулируемой огневой голове.

FAQ — часто задаваемые вопросы

• Можно ли использовать только на газе? Да — базовая конфигурация поддерживает газовый режим; предусмотрен ручной и опционально автоматический переключатель топлива.
• Какая требуемая электропитание? Доступны варианты подключения 220 В и 380 В; электродвигатель вентилятора — 740 Вт.
• Какой диапазон рабочих температур? От -10 до +60 °C. Для более холодных условий необходимо предусмотреть обогрев помещений или защиту оборудования.
• Подходит ли для котлов с высоким противодавлением? Да — допускается противодавление до 8.3 мбар.
• Какие требования к обслуживанию? Регулярная очистка пламенной трубы, проверка фильтров и узлов подачи топлива; доступность сервисной документации и оригинальных запчастей повышает срок службы.

Для проектирования, подбора модификации и оперативной поставки оборудования обращайтесь к специалистам Промэлектроника: sales@prom-elec.com. Наши инженеры помогут подобрать оптимальную конфигурацию MULTICALOR 70 PR-AB TC GN SR под конкретную котельную и разработать план технического обслуживания.

Заключение. Ecoflam MULTICALOR 70 PR-AB TC GN SR — промышленная газодизельная горелка с продуманной конструкцией, гибкой регулировкой и широким диапазоном применения. Комбинация надежной механики, качественной электроники и модульной комплектации делает ее эффективным решением для современных систем теплоснабжения.
