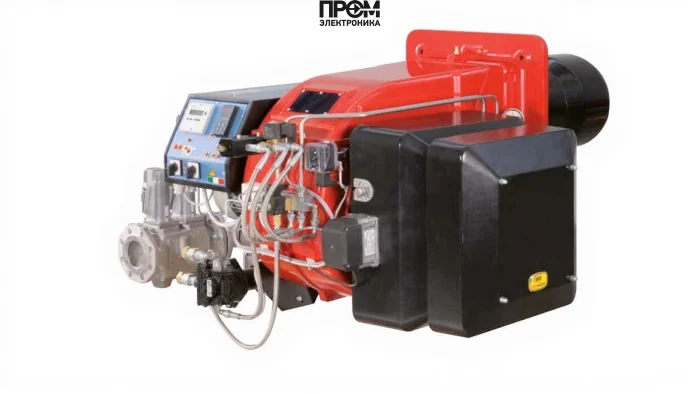

Газодизельная горелка CIB Unigas HR520A MG.MD.S.RU.A.1.50

Газодизельная горелка CIB Unigas HR520A MG.MD.S.RU.A.1.50 — техническое описание

Газодизельная горелка CIB Unigas HR520A серии Low NOx с модулирующим регулированием представляет собой промышленный источник тепла для паровых и водогрейных котлов мощностью от 1000 до 6400 кВт. Конструкция разработана для надежной эксплуатации в условиях энергопредприятий, котельных промзон и крупных технологических установок. В комплект поставки входит газовая рампа с диаметром подключения Rp 2" и головка сгорания; управление — менеджер горения LMV26, стандартное сопло, клапаны и блок контроля герметичности.

Ключевые технические характеристики

• Вид горелки: комбинированная (газ/дизель)
• Мощность: от 1000 до 6400 кВт
• Расход топлива (дизель): 84 - 539 кг/ч
• Расход газа: от 106 до 677 нм³/ч
• Давление газа рампы: от 10 до 350.2 мбар
• Противодавление: от 0 до 20 мбар
• Длина пламенной трубы: 530 мм (тип — стандартная)
• Номинальный диаметр: DN 50, тип соединения Rp 2"
• Электропитание: 220 В / 380 В
• Электродвигатель: 11 000 Вт
• Потребляемая электрическая мощность: 15 000 Вт
• Класс пылевлагозащиты: IP40
• Рабочая температура: от −10 до +50 °C
• Вес / Габариты: 375 кг; 167 × 158.6 × 87.6 см
• Страна бренда: Италия

Конструкция и состав горелки

Горелка сконструирована по модульному принципу для упрощения монтажа и обслуживания. В состав входит:

1. Корпус с креплениями и системой охлаждения;
2. Головка сгорания со стандартной пламенной трубой длиной 530 мм;
3. Газовая рампа (подключение Rp 2") с регулировочными и запорными клапанами;
4. Система впрыска дизельного топлива и форсунка (стандартное сопло);
5. Электродвигатель 11 кВт и вентилятор подачи воздуха;
6. Электронный модуль управления и менеджер горения LMV26;
7. Блок контроля герметичности и предохранительная автоматика.

Преимущества

• Низкие выбросы NOx (серия Low NOx) — соответствует современным экологическим требованиям;
• Модулирующее регулирование обеспечивает экономичную работу на частичных нагрузках;
• Универсальность топлива: работа как на газе, так и на дизеле;
• Широкий диапазон давления газа и противодавления — гибкость при интеграции в существующие магистрали;
• Простота техобслуживания благодаря модульной конструкции и стандартным узлам;
• Итальянское качество комплектующих и сервисной документации.

Обслуживание и эксплуатация

Для стабильной и безопасной работы необходимо придерживаться регламентных операций:

• Ежедневный визуальный осмотр горелки и проверка герметичности газовой рампы и соединений;
• Проверка работы менеджера горения LMV26 и корректности модуляции нагрузки;
• Профилактическая очистка пламенной трубы и сопла — по режимам эксплуатации (не реже 1 раза в месяц при интенсивной работе);
• Проверка электрических подключений и состояния электродвигателя 11 кВт, замена щеток и подшипников по износу;
• Контроль параметров: давление газа рампы (10–350.2 мбар), расход топлива и температуры на выходе котла;
• Плановое обслуживание системы запорно-регулирующей арматуры и блока контроля герметичности.

Соблюдение регламента продлевает срок службы до 10+ лет при корректной эксплуатации и регулярном сервисе.

Реальные примеры применения

• Промышленные котельные на предприятиях пищевой и химической отрасли — резервный запуск на дизеле, основная работа на газе;
• Центральные тепловые пункты городских районов — модуляция нагрузки в пиковые часы;
• Технологические парогенераторы на заводах — стабильная подача пара при переменной потребности;
• Резервные и аварийные установки — быстрый переход с газа на дизель без снижения мощности.

Для каких котлов подходит

Горелка CIB Unigas HR520A рекомендована для водогрейных и паровых котлов промышленного и коммунального назначения мощностью 1—6,4 МВт, имеющих монтажный фланец под диаметр DN 50 и возможность подключения газовой рампы Rp 2". Подходит для котлов с невысоким и средним обратным давлением (до 20 мбар).

FAQ — часто задаваемые вопросы

Можно ли эксплуатировать только на газе?

Да, конструкция комбинированная: предусмотрена работа только на газе или с автоматическим переходом на дизель.

Какие требования к электропитанию?

Необходимы сети 220/380 В, номинальная потребляемая мощность установки — до 15 кВт при пуске и работе.

Какой ресурс основных узлов?

При регулярном обслуживании ресурс основных узлов (электродвигатель, форсунка, клапаны) — 5–10 лет; замена расходников по паспорту.

Соответствует ли экологическим нормам?

Да, серия Low NOx снижает выбросы оксидов азота и разработана с учетом современных требований.

Какие условия хранения и эксплуатации?

Рабочая температура от −10 до +50 °C; рекомендуется эксплуатация в закрытых котельных с контролем влажности и запыленности (класс IP40).

Купить оригинальное оборудование и получить консультацию по подбору, монтажу и сервису можно у компании Промэлектроника — напишите на sales@prom-elec.com или свяжитесь через официальный канал продаж. Мы поможем подобрать комплектацию с учётом давления газовой сети, требуемой мощности и условий эксплуатации.

Примечание: при проектировании системы следует учитывать параметры давления газа рампы (10–350.2 мбар), расход топлива и требования к противодавлению (0–20 мбар) для корректной настройки менеджера горения LMV26 и обеспечения стабильной модуляции нагрузки.
