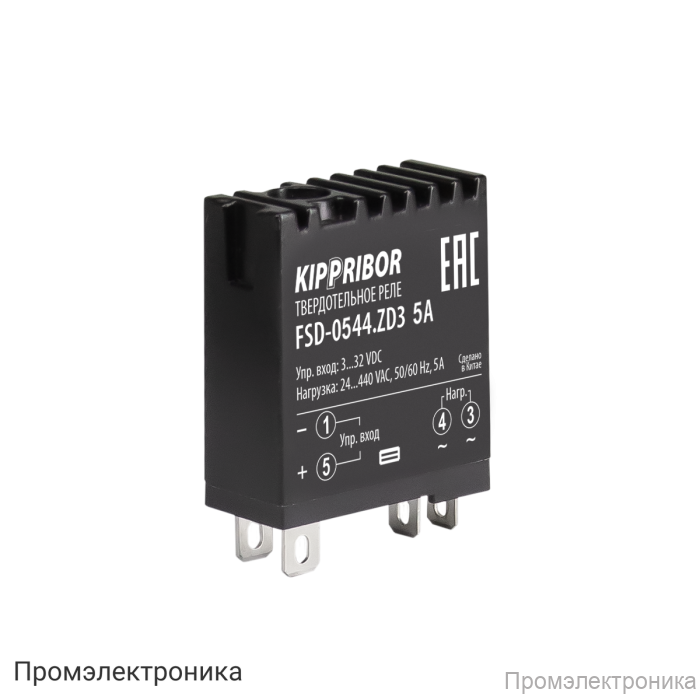

FSD - Компактные твердотельные реле

FSD – Компактные твердотельные реле: техническое описание

Твердотельные реле серии FSD предназначены для быстрого и надежного управления электрическими цепями переменного и постоянного тока. Благодаря компактным размерам и высокой надежности, реле FSD широко применяются в промышленной автоматике, системах управления и других областях, где требуется безотказное переключение электрических нагрузок.

Особенности и преимущества FSD:

• Компактный корпус, позволяющий экономить место при монтаже.
• Высокая электрическая прочность изоляции – до 2500 VAC в течение 1 минуты.
• Низкое энергопотребление управляющей цепи – не более 20 мА.
• Быстрое время срабатывания: включение и выключение от 5 до 10 мс в зависимости от модели.
• Возможность коммутации как переменного (24…440 VAC), так и постоянного (12…200 VDC) тока.
• Широкий диапазон рабочих температур: от -30 до +70°С.
• Естественное охлаждение без необходимости установки на радиатор.
• Простота монтажа – установка в стандартную розетку PYF-013.
• Индикация наличия управляющего сигнала (для модификаций с максимальным током 5 А).

Технические характеристики входных цепей:

• Тип управляющего сигнала: дискретный.
• Диапазон напряжения управляющего сигнала: 3…32 VDC или 5…32 VDC в зависимости от модели.
• Гарантированное включение: от 3 или 5 VDC.
• Гарантированное выключение: не более 1 VDC.
• Максимальная частота переключения: до 100 Гц.

Технические характеристики выходных цепей:

• Номинальный и максимальный коммутируемый ток: 1, 2, 3, 4, 5 А.
• Минимальный коммутируемый ток: от 0,02 до 0,1 А.
• Максимальное пиковое напряжение: до 900 VAC или 400 VDC.
• Ток утечки в закрытом состоянии: не более 10 мА (переменный ток) или 5 мА (постоянный ток).
• Скорость нарастания тока (di/dt): до 50 А/мкс (для переменного тока).
• Сопротивление изоляции: 500 МОм при 500 VDC.

Конструктивные особенности:

• Корпус из пластика (для модификаций с током 1…4 А) или металла (для 5 А).
• Масса устройства: до 18 г (1…4 А) или до 24 г (5 А).

Реле FSD – это надежное решение для автоматизации и управления, обеспечивающее высокую скорость и безопасность коммутации в различных электротехнических системах.
