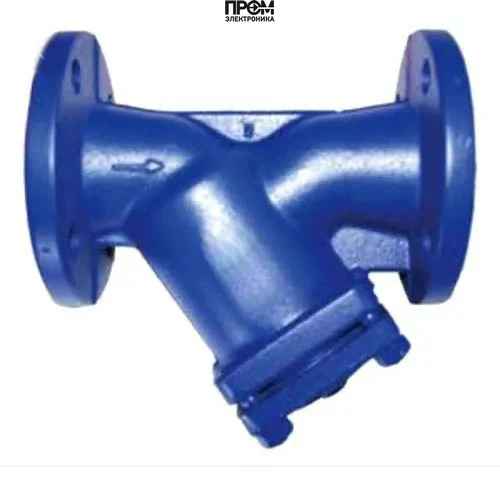

Фильтр чугунный сетчатый ФСФ Ду 50 Ру16 фл XKprom — арт. 110000105

Фильтр чугунный сетчатый ФСФ предназначен для улавливания стойких механических примесей, включая ферромагнетики, в холодной и горячей воде и других неагрессивных жидкостях. Рабочая температура среды — до 150 °C, расчетное рабочее давление — до 1,6 МПа (Ру16). Корпус и крышка фильтра изготовлены из чугуна; соединение — фланцевое (фл), исполнение XKprom.

Конструкция и принцип работы

• Комплект: корпус, крышка, съемная сетка, шайба, пробка и стержень с магнитами.
• Паронитовые прокладки устанавливаются между крышкой, корпусом и пробкой для герметичности.
• При движении рабочей среды твердые включения осаждаются в сетке; ферромагнетики дополнительно удерживаются магнитами на стержне.
• Отвод осадка расположен вниз — обеспечивает надежное оседание частиц и удобство очистки.

Преимущества модели ФСФ Ду50 Ру16

• Эффективное удаление неметаллических и ферромагнитных загрязнений в диапазоне температур до 150 °C.
• Фланцевое присоединение обеспечивает прочное и герметичное соединение с трубопроводом.
• Простая конструкция для оперативного осмотра и технического обслуживания.
• Надежная защита оборудования и систем от повреждений, вызванных механическими включениями.

Монтаж и эксплуатация

Фильтр устанавливается отводом вниз на горизонтальном, вертикальном или наклонном трубопроводе так, чтобы направление потока соответствовало стрелке на корпусе. Место установки должно обеспечивать доступ для осмотра и технического обслуживания. При заметном снижении расхода среды необходимо проводить очистку сетки и проверку магнитного стержня.

Технические характеристики

• Тип: сетчатый фильтр чугунный ФСФ
• Условный проход: Ду 50
• Рабочее давление: Ру16 (до 1,6 МПа)
• Температура среды: до 150 °C
• Присоединение: фланцевое
• Артикул: 110000105
