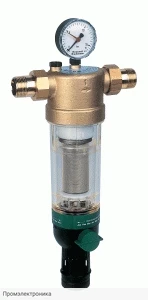

Honeywell (Resideo) F76S-1/2"AB фильтр с обратной промывкой, сетка 20 мкм, на холодную воду

Honeywell (Resideo) F76S-1/2"AB: Инженерное Совершенство в Механической Фильтрации Холодной Воды

В мире современных инженерных систем и контрольно-измерительных приборов и автоматики (КИПиА), где требования к качеству рабочих сред неуклонно растут, механическая очистка воды занимает одно из ключевых мест. Представляем вашему вниманию фильтр с обратной промывкой Honeywell (Resideo) F76S-1/2"AB, разработанный для обеспечения непрерывной подачи отфильтрованной холодной воды. Это устройство является ярким примером того, как инновационные технологии могут служить на благо надежности и долговечности систем водоснабжения. Компания Промэлектроника, являясь официальным дилером продукции Honeywell (Resideo), рада предложить данное решение своим клиентам, обеспечивая наличие на складах в Москве, Санкт-Петербурге и Казани.

Применение и Назначение Оборудования

Фильтры сетчатые серии F76S, и в частности модель F76S-1/2"AB с условным проходом (ДУ) 15 мм, предназначены для тонкой механической очистки холодной воды в бытовых и промышленных системах. Их основная задача – предотвращение проникновения в систему таких инородных частиц, как:

• Частицы ржавчины, образующиеся в результате коррозии трубопроводов.
• Волокна пеньки или других уплотнительных материалов.
• Мелкие песчинки и другие взвешенные примеси.

Защищая от этих загрязнителей, фильтр F76S-1/2"AB продлевает срок службы дорогостоящего оборудования: смесителей, термостатов, стиральных и посудомоечных машин, котлов, насосов и элементов систем КИПиА. Качество воды напрямую влияет на эксплуатационный ресурс всей системы водоснабжения.

Конструктивные Особенности и Принцип Действия

Фильтр Honeywell F76S-1/2"AB выполнен из высококачественной латуни, что гарантирует его коррозионную стойкость и долговечность. Ключевым элементом является фильтрующая сетка с размером ячейки 20 микрометров (мкм), обеспечивающая высокую степень очистки.

Основные характеристики и преимущества:

• Большая площадь фильтрующей сетки: Обеспечивает высокую производительность и увеличенный интервал между промывками.
• Запатентованная система гидравлической обратной промывки: Это сердце фильтра F76S. Промывка осуществляется быстро, противотоком уже отфильтрованной воды, что гарантирует максимальную эффективность удаления накопившихся загрязнений с сетки.
• Непрерывная подача фильтрованной воды: Важно подчеркнуть, что даже в режиме обратной промывки подача очищенной воды потребителю не прекращается. Это достигается за счет продуманной конструкции внутренней вставки.
• Возможность автоматизации: Для максимального удобства и эффективности эксплуатации предусмотрена возможность установки дополнительного привода (например, Z11AS или Z74A), который позволяет автоматизировать процесс обратной промывки по заданному временному интервалу или по степени загрязнения (при использовании реле перепада давления DDS76).
• Полностью сменные компоненты: Фильтрующая вставка и колба фильтра в сборе являются полностью сменными, что упрощает обслуживание и снижает эксплуатационные расходы в долгосрочной перспективе.
• Устройство разрыва струи: Встроенное в дренажный штуцер устройство разрыва струи обеспечивает гигиеничное и безопасное подключение к системе канализации, предотвращая обратное загрязнение.
• Прозрачная пластиковая колба: Изготовленная из ударопрочного синтетического материала, колба позволяет осуществлять визуальный контроль степени загрязнения фильтрующей сетки без необходимости демонтажа. Колба испытана на ударные нагрузки до 60 бар, что свидетельствует о ее высокой прочности.

Детальное описание рабочего процесса:

Фильтр тонкой очистки F76S-1/2"AB состоит из корпуса и колбы, внутри которой размещена фильтрующая вставка. Эта вставка представляет собой сложный гидравлический механизм обратной автопромывки, активируемый дренажным шаровым краном, и оснащена стальной фильтрующей сеткой.

• Режим фильтрации: В нормальном рабочем режиме вода поступает на вход фильтра, проходит через основную, большую по площади, нижнюю («рабочую») часть фильтрующей сетки и направляется к выходу, а затем к потребителям. Механические примеси задерживаются на поверхности сетки и оседают в нижней части колбы, своего рода «отстойнике». Верхняя, меньшая по площади, «промывочная» часть сетки в этом режиме не контактирует с неочищенной водой.
• Режим обратной промывки: Для активации процесса очистки сетки необходимо открыть шаровой кран, расположенный в нижней части колбы. Это создает перепад давления, под действием которого фильтрующая вставка целиком смещается вниз. Такое смещение изолирует рабочую часть сетки от потока нефильтрованной воды. Одновременно с этим, нефильтрованная вода начинает поступать в верхнюю, «промывочную» часть вставки. Проходя через эту часть сетки, вода попадает на внутреннюю турбинку гидравлического промывного механизма. Турбинка оснащена форсунками, работающими по принципу трубки Вентури. Выходящие под давлением из форсунок струи воды раскручивают турбинку и эффективно вымывают загрязнения с внутренней поверхности рабочей части сетки, направляя их в дренаж. Таким образом, осуществляется обратная промывка сетки фильтра уже фильтрованной водой. Параллельно происходит и очистка самой промывочной части сетки по аналогичному принципу. После закрытия шарового крана давление внутри колбы стабилизируется, и вставка под действием пружины возвращается в исходное верхнее, рабочее положение.

Пример Интеграции в Систему Водоснабжения:

Грамотная установка фильтра F76S-1/2"AB является залогом его эффективной работы. Обычно он монтируется на вводе холодной воды в квартиру, дом или на отдельную ветку системы. Стандартная схема обвязки включает:

1. Запорные краны (до и после фильтра для удобства обслуживания).
2. Счетчик воды.
3. Обратный клапан (например, Honeywell (Resideo) RV280 или аналогичный, для предотвращения обратного тока воды).
4. Фильтр F76S-1/2"AB (возможна как горизонтальная, так и вертикальная установка с колбой, направленной вниз).
5. Редуктор понижения давления (например, Honeywell (Resideo) D06F), если давление в системе превышает допустимые значения для бытовой техники или самого фильтра.

Почему стоит выбрать Honeywell F76S-1/2"AB от Промэлектроника?

Выбирая продукцию Honeywell (Resideo), вы инвестируете в надежность и проверенное качество мирового лидера в области автоматизации и управления. Компания Промэлектроника, как официальный дилер, гарантирует подлинность оборудования и предоставляет полную техническую поддержку. Наличие складов в Москве, Санкт-Петербурге и Казани позволяет нам оперативно обрабатывать заказы и осуществлять доставку в кратчайшие сроки по всей России. Мы не просто продаем оборудование – мы предлагаем комплексные решения для ваших инженерных задач.

Комплектность Поставки:

Приобретая фильтр Honeywell (Resideo) F76S-1/2"AB, вы получаете полный комплект, готовый к монтажу:

• Фильтр в сборе (корпус, чаша фильтра с держателем сетчатого элемента и установленной сеткой 20 мкм, шаровой кран для дренажа).
• Комплект присоединительных фитингов с наружной резьбой (2 комплекта, каждый из которых включает накидную гайку, уплотнительное кольцо и патрубок с наружной резьбой 1/2 дюйма).
• Подробная инструкция по монтажу и эксплуатации.
• Паспорт изделия, подтверждающий его характеристики и гарантийные обязательства.

Технические характеристики модели F76S-1/2"AB:

• Температура среды: Холодная вода (до 40°C)
• ДУ (Условный проход): 15 мм (1/2 дюйма)
• Материал корпуса: Латунь
• Тонкость фильтрации: 20 мкм
• Максимальное рабочее давление: 16 бар
• Присоединение: Наружная резьба (через комплекты фитингов)

Обеспечьте безупречную чистоту воды и долговечность вашей системы водоснабжения с фильтром Honeywell (Resideo) F76S-1/2"AB. Для консультаций, уточнения технических деталей или оформления заказа обращайтесь к специалистам компании Промэлектроника по электронной почте: sales@prom-elec.com. Мы всегда готовы помочь вам подобрать оптимальное решение.
