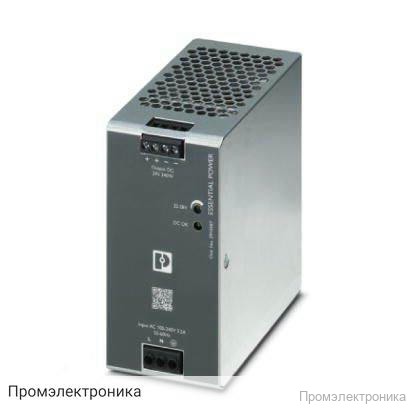

ESSENTIAL-PS/1AC/24DC/240W/EE - источник питания

Техническое описание источника питания ESSENTIAL-PS/1AC/24DC/240W/EE

ESSENTIAL-PS/1AC/24DC/240W/EE — это современный источник питания, предназначенный для промышленных и автоматизированных систем, где требуется надежное и стабильное электропитание. Устройство обеспечивает высокую эффективность, широкий диапазон рабочих температур и соответствует строгим стандартам электробезопасности и электромагнитной совместимости.

Корпус источника питания выполнен в компактном форм-факторе, что облегчает его интеграцию в шкафы управления и распределительные щиты. Благодаря степени защиты IP20 и высокой устойчивости к вибрациям и ударам, устройство подходит для эксплуатации в сложных промышленных условиях.

Основные характеристики ESSENTIAL-PS/1AC/24DC/240W/EE:

• Габариты: ширина — 60 мм, высота — 123,6 мм, глубина — 117,6 мм.
• Монтажные расстояния: слева/справа — 10 мм, сверху/снизу — 50 мм.
• Степень защиты: IP20, класс I (с подключением PE).
• Рабочая температура: от -20 °C до +70 °C, температура хранения — от -40 °C до +85 °C.
• Максимальная относительная влажность: до 95% при 25 °C (без конденсации).
• Высота установки: до 5000 м (при превышении 2000 м — изменение характеристик 10% на 1000 м).
• Входное напряжение: 100–240 В AC (диапазон 85–264 В AC), частота 47–63 Гц.
• Потребляемый ток: 2,8 А при 115 В AC, 1,4 А при 230 В AC.
• Встроенная защита: варистор, защита от перенапряжений, внутренний предохранитель 6,3 А.
• Выходное напряжение: 24 В DC ±2% (регулируется от 22 до 28 В DC).
• Номинальный ток на выходе: 10 А, максимальная мощность — 240 Вт.
• Максимальная емкостная нагрузка: 8000 мкФ.
• Ограничение тока: 105–150% максимальной выходной мощности при коротком замыкании.
• КПД: 88% при 115 В AC, 90% при 230 В AC.
• Индикация: светодиодная (зеленый LED).
• Тип подключения: винтовые зажимы, сечение проводника AWG 16–12, длина снятия изоляции — 7 мм.
• Сертификация и стандарты: соответствие директивам EMV 2014/30/EU, низковольтной директиве 2014/35/ЕС, стандартам EN 60950-1, EN 61000-6-2, EN 61000-6-1, UL/C-UL (UL 508), SEMI F47 - 0706.
• Устойчивость к вибрациям и ударам: соответствует требованиям МЭК 60068-2-6 и МЭК 60068-2-27.
• MTBF: более 700 000 часов (по Telcordia SR-332).

Благодаря высокой надежности, компактным размерам и широкому диапазону рабочих параметров, ESSENTIAL-PS/1AC/24DC/240W/EE идеально подходит для использования в системах автоматизации, промышленном оборудовании, распределительных щитах и других ответственных приложениях, где требуется стабильное и безопасное электропитание.
