Электропривод Controlli MDL44PA4PS3

Электропривод Controlli MDL44PA4PS3 с дополнительным потенциометром

Представляем вашему вниманию высоконадежный электропривод Controlli MDL44PA4PS3 — флагманское решение от ведущего итальянского производителя ISMA CONTROLLI S.p.A. для автоматизации инженерных систем. Этот привод разработан для обеспечения точного и безотказного управления воздушными заслонками и другими поворотными механизмами в самых требовательных условиях.

Компания Промэлектроника является официальным дилером продукции Controlli, что гарантирует вам подлинность оборудования, полную техническую поддержку и лучшие условия поставки.

Область применения

Электроприводы серии MDL универсальны и находят широкое применение в гражданских и промышленных системах. Модель MDL44PA4PS3 идеально подходит для следующих задач:

• Системы отопления, вентиляции и кондиционирования (HVAC): Управление воздушными клапанами для регулирования потоков воздуха в вентиляционных каналах.
• Промышленные установки: Автоматизация технологических процессов, где требуется точное позиционирование заслонок дымоудаления, клапанов подачи воздуха или других поворотных устройств.
• Котельное оборудование: Регулирование пламени в жидкотопливных или газовых горелках путем изменения положения воздушной заслонки, обеспечивая оптимальное сгорание топлива.

Благодаря своей конструкции и техническим характеристикам, привод способен управлять устройствами, требующими контроля углового положения в диапазоне до 160 градусов.

Ключевые особенности и преимущества

1. Исключительная надежность и долговечность В основе привода лежит синхронный двигатель с постоянными магнитами. Такая конструкция обеспечивает стабильное время поворота независимо от нагрузки и повышает надежность за счет отсутствия механического тормоза, подверженного износу. Корпус привода выполнен из литого под давлением алюминия, а верхняя крышка — из прочного термопластика, что гарантирует долгий срок службы. Привод не требует технического обслуживания в течение всего периода эксплуатации.

2. Точное трехпозиционное управление Модель MDL44 работает по принципу трехпозиционного (плавающего) управления. Подача питания на клеммы N и Y1 вызывает вращение вала по часовой стрелке, а на клеммы N и Y2 — против часовой стрелки. Это простая и эффективная схема управления, широко используемая в системах автоматизации зданий.

3. Встроенный потенциометр обратной связи (опция MDLPA4) Данная комплектация PA4 включает в себя установленную на заводе плату с дополнительным потенциометром сопротивлением 1 кОм. Это ключевое преимущество позволяет системе управления (контроллеру) получать точный аналоговый сигнал о текущем положении вала привода. Наличие обратной связи критически важно для систем, где требуется точное отслеживание и поддержание заданного положения заслонки.

4. Гибкость монтажа и настройки

• Установка в любом положении: Конструкция позволяет монтировать привод в любом пространственном положении, что значительно упрощает проектирование и монтаж.
• Двусторонний выход вала: Привод оснащен выходом вала с обеих сторон, что расширяет возможности его механического соединения с исполнительным механизмом.
• Механизм разблокировки редуктора: Для облегчения монтажа и настройки предусмотрен специальный механизм, позволяющий временно разблокировать вал и свободно вращать его в обе стороны. Внимание: запрещается использовать механизм разблокировки, когда вал находится под нагрузкой.
• Регулируемый угол поворота: Заводская настройка угла поворота составляет 90°, однако с помощью внутренних кулачковых дисков его можно легко откалибровать в любом диапазоне от 0° до 160°.

5. Электрическое ручное управление Все приводы с питанием 24 В, включая MDL44, оснащены функцией электрического ручного управления. При переводе переключателя CM1 на плате в положение «MAN», можно управлять вращением вала в обе стороны с помощью переключателя SW7. Это незаменимая функция для проведения пусконаладочных работ или ручного управления системой при отсутствии сигнала от контроллера. Также возможно организовать дистанционное ручное управление.

6. Высокая степень защиты и совместимость Привод имеет класс защиты IP55, что обеспечивает надежную защиту от пыли и водяных струй. Его габаритные и присоединительные размеры делают его взаимозаменяемым с приводами других известных производителей, а при использовании специального кронштейна (опция MDLA2) — и со старыми моделями приводов Controlli серии SL.

Технические характеристики

• Артикул: MDL44PA4PS3
• Тип управления: Трехпозиционное (плавающее, 3p)
• Напряжение питания: 24 В переменного тока (24V~)
• Крутящий момент: Номинальный - 20 Нм, пусковой - 27 Нм
• Время поворота (при 50 Гц): 45 секунд на 90°, 80 секунд на 160°
• Потребляемая мощность: 11 ВА
• Угол поворота: Регулируемый в диапазоне от 0° до 160°
• Обратная связь: Вспомогательный потенциометр 1 кОм (опция MDLPA4)
• Класс защиты: IP55 согласно DIN 40050
• Температура эксплуатации: от -15 °C до +55 °C
• Температура хранения: от -50 °C до +60 °C
• Клеммы: Винтовые, для проводов сечением до 2,5 мм²
• Вес: 2,6 кг

Конструкция и монтаж

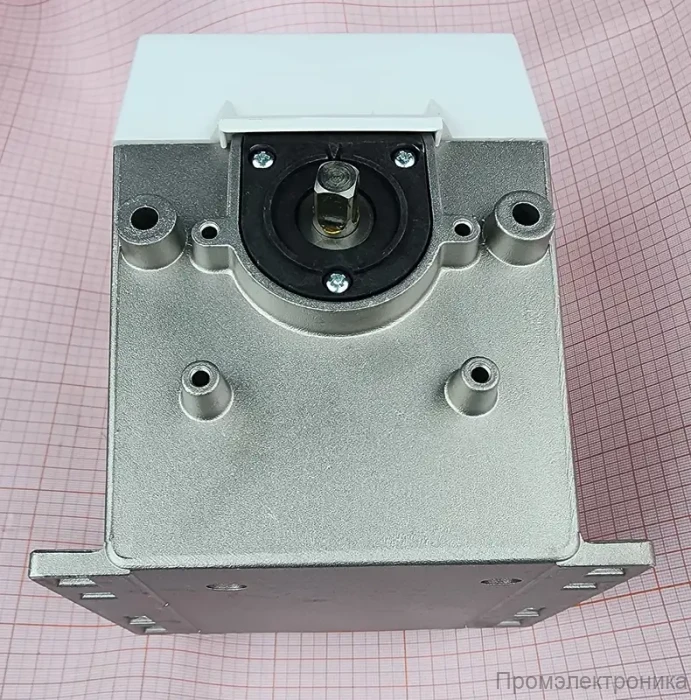

Корпус привода обеспечивает легкий доступ к клеммной колодке для выполнения электрических соединений после снятия верхней крышки. Для монтажа предусмотрены отверстия как на основании корпуса, так и на его фронтальной части. Рекомендуется оставлять свободное пространство около 10 см над крышкой для удобства обслуживания.

Процедура настройки угла поворота:

1. Разблокируйте главный вал, повернув специальный штифт на плате на 180° с помощью отвертки.
2. Установите вал в нужное положение.
3. Отрегулируйте положение красного (начальный угол) и желтого (конечный угол) кулачков с помощью специального ключа.
4. Верните вал в нулевое положение по внешнему индикатору и заблокируйте его, повернув штифт в обратном направлении.

Заказ и консультация

Выбирая электропривод Controlli MDL44PA4PS3 в компании Промэлектроника, вы получаете не просто оборудование, а комплексное решение от официального дилера, включающее профессиональные консультации, гарантийное обслуживание и уверенность в качестве.

Для получения дополнительной информации, уточнения технических деталей или оформления заказа, пожалуйста, свяжитесь с нашими специалистами.

Email для заказа: sales@prom-elec.com
