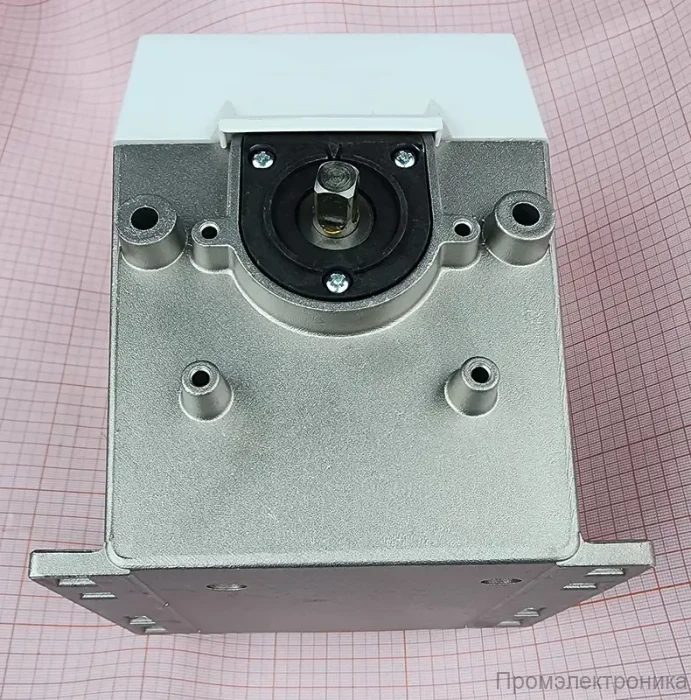

Электропривод Controlli MDL44PA4 (20 Нм, 24В) с потенциометром

Представляем вашему вниманию высокопроизводительный и универсальный электропривод Controlli MDL44PA4, разработанный для автоматизации инженерных систем в гражданском и промышленном секторах. Этот привод является эталоном надежности и точности для управления воздушными заслонками, клапанами и другими механизмами, требующими прецизионного углового позиционирования.

Компания ООО "Промэлектроника" является официальным дилером продукции Controlli в России, что гарантирует подлинность оборудования, профессиональную техническую поддержку и лучшие условия поставки.

Область применения

Электроприводы серии MDL, и в частности модель MDL44PA4, находят широкое применение в самых ответственных системах:

Системы отопления, вентиляции и кондиционирования (ОВК): Основное назначение привода — управление воздушными заслонками площадью до 4 м² для регулирования потоков воздуха и поддержания заданных климатических параметров в зданиях.

Промышленные установки и технологические процессы: Приводы используются для управления различными механизмами, где требуется точная регулировка углового положения в диапазоне до 160°.

Котельное оборудование: Одна из ключевых сфер применения — это регулирование пламени в жидкотопливных или газовых горелках, где от точности позиционирования заслонки напрямую зависит эффективность сгорания топлива и безопасность работы всей установки.

Клапаны и краны: С помощью соответствующих адаптеров (например, AF24 - AF25) привод может использоваться для моторизации дисковых поворотных затворов серии VFA.

Ключевые технические преимущества

Высокая надежность и точность позиционирования Сердцем привода является синхронный двигатель на постоянных магнитах. Такая конструкция обеспечивает неизменное время хода независимо от нагрузки, что критически важно для стабильности технологических процессов. Кроме того, это решение позволило отказаться от механического тормоза, тем самым повысив общую надежность устройства и устранив узел, требующий периодического обслуживания.

Мощность и производительность Привод развивает значительный крутящий момент:

Номинальный крутящий момент: 20 Нм

Пусковой крутящий момент: 27 Нм Этих показателей достаточно для уверенного управления заслонками большой площади (до 4 м²) даже в сложных условиях эксплуатации.

Гибкая настройка рабочего угла Привод поставляется с заводской настройкой угла поворота в 90°, однако его рабочий диапазон можно легко настроить.

Регулируемый угол поворота: от 55° до 160°.

Простая механическая калибровка: Настройка осуществляется с помощью внутренних градуированных кулачковых дисков, что позволяет быстро адаптировать привод под требования конкретной системы.

Вспомогательный потенциометр для обратной связи Модификация MDL44PA4 отличается наличием предустановленной электронной платы с вспомогательным потенциометром сопротивлением 1 кОм. Это позволяет получать точный аналоговый сигнал о текущем положении вала привода, что необходимо для интеграции в сложные системы автоматизации и диспетчеризации (BMS).

Универсальность монтажа и эксплуатации

Прочный корпус: Литой алюминиевый корпус и крышка из термопластика обеспечивают высокую степень защиты IP55, что позволяет устанавливать привод в запыленных и влажных помещениях.

Монтаж в любом положении: Конструкция привода допускает его установку в любом пространственном положении без ущерба для производительности.

Двусторонний выход вала: Наличие выходов вала с обеих сторон корпуса упрощает механическое соединение с исполнительным механизмом.

Простота установки: Для облегчения монтажа и калибровки кулачков предусмотрен механизм разблокировки главного вала, который позволяет валу свободно вращаться. Важное предупреждение: Запрещается активировать механизм разблокировки, когда вал находится под нагрузкой.

Удобство управления и обслуживания

Ручное управление Все приводы Controlli с питанием 24 В, включая MDL44PA4, оснащены функцией электрического ручного управления. Это незаменимая опция при наладке, проверке или в случае сбоя управляющего сигнала от контроллера.

Активация: Для перехода в ручной режим достаточно перевести переключатель CM1 на плате в положение "MAN".

Управление: Движение вала в обе стороны осуществляется с помощью переключателя SW7. Данная функция может быть выведена на дистанционный пульт управления для удобства оператора.

Электрические характеристики

Напряжение питания: 24 В переменного тока (24 Vac)

Тип управления: 3-позиционное (плавающее)

Потребляемая мощность: 11 ВА

Подключение: Электрические соединения выполняются на удобной винтовой клеммной колодке, доступ к которой открывается после снятия крышки.

Совместимость и взаимозаменяемость Конструкция и установочные размеры приводов MDL позволяют легко заменять ими приводы других известных производителей, а также устаревшие модели Controlli серии SL (при использовании специального кронштейна MDLA2), что значительно упрощает модернизацию существующих систем.

Выбирая электропривод Controlli MDL44PA4, вы получаете продукт европейского качества, сочетающий в себе мощность, гибкость настроек и исключительную надежность.
