DX-XX - электропривод

Техническое описание электропривода DX-XX

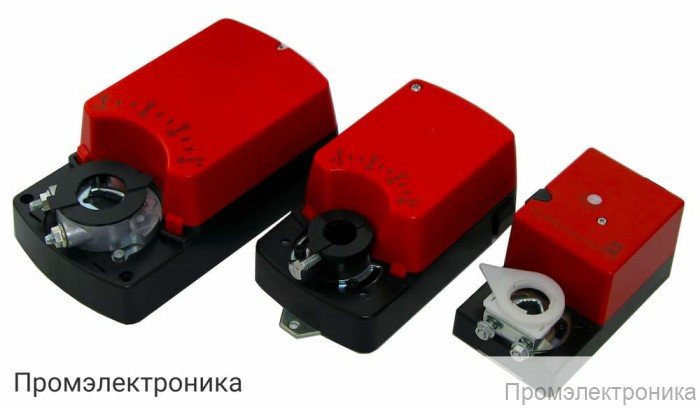

Электропривод DX-XX предназначен для автоматизации управления воздушными заслонками в системах вентиляции и кондиционирования. Благодаря широкому диапазону рабочих характеристик, устройство подходит для различных типов объектов, обеспечивая надежную и точную работу заслонок в автоматическом режиме.

Корпус электропривода выполнен из прочных материалов, что гарантирует долговечность и устойчивость к внешним воздействиям. Устройство отличается компактными размерами и простотой монтажа, что позволяет интегрировать его в существующие системы без необходимости сложных доработок.

Основные характеристики DX-XX:

• Крутящий момент: 2, 4, 8, 16, 24, 32 Нм — позволяет использовать привод для заслонок различной площади и массы.
• Площадь заслонки: от 0,5 до 6 м² — широкий диапазон применения в зависимости от требований системы.
• Время поворота: от 35 до 220 секунд — обеспечивает плавное и точное позиционирование заслонки.
• Угол поворота: 0-90° — стандартный диапазон для большинства вентиляционных систем.
• Напряжение питания: 24 В AC/DC или 220 В 50/60 Гц — универсальность подключения к различным источникам питания.
• Потребляемая мощность: от 2 до 10,5 Вт — энергоэффективная работа без лишних затрат.
• Управляющий сигнал: 2/3 позиционный, 0(2)…10 В, 0(4)…20 мА — поддержка различных схем управления.
• Обратная связь: 0(2)…10 В, 4…20 мА — возможность интеграции в системы автоматизации и контроля.
• Размер вала заслонки: ○ Ø16 мм, □ 6×6 мм или □ 12×12 мм — совместимость с различными типами заслонок.
• Температура окружающей среды: от -20 до +50°С — стабильная работа в широком диапазоне температур.
• Температура хранения: от -40 до +70°С — удобство транспортировки и хранения.
• Влажность окружающей среды: до 95% — устойчивость к высокой влажности.
• Степень защиты: IP54 — защита от пыли и брызг воды.
• Уровень шума: 45 дБ — тихая работа, не создающая дискомфорта.
• Вес: от 0,6 до 1,1 кг — легкость и удобство монтажа.

Электропривод DX-XX — это надежное решение для автоматизации вентиляционных систем, обеспечивающее высокую точность управления, долговечность и простоту эксплуатации. Благодаря универсальности и широкому спектру технических характеристик, устройство легко интегрируется в современные системы автоматизации зданий и промышленных объектов.
