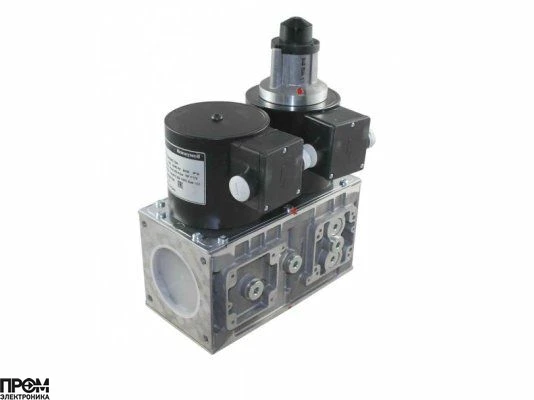

Двойной электромагнитный клапан Honeywell VQ450BB1005M

Комбинированный газовый клапан Honeywell VQ450BB1005M представляет собой передовое решение в области промышленной газовой арматуры, разработанное для обеспечения максимальной безопасности, эффективности и надежности. Это устройство класса "А" по стандарту EN161 объединяет в одном корпусе два предохранительных отсечных клапана (V1 и V2), что является ключевым требованием для современных газовых установок.

Компания Промэлектроника, являясь официальным дилером Honeywell, предлагает полный спектр оригинальной продукции, включая модель VQ450BB1005M. Мы гарантируем подлинность оборудования, профессиональные консультации и техническую поддержку.

Клапан предназначен для управления и регулирования подачи газообразных сред, таких как природный газ, пропан или воздух, в широком спектре оборудования. Его основная задача – герметичное перекрытие подачи газа при обесточивании и точное управление потоком во время работы горелочного устройства.

Применение в промышленности

Благодаря своей универсальности и высоким эксплуатационным характеристикам, клапан Honeywell VQ450BB1005M находит широкое применение в различных отраслях.

• Пример использования в котельных установках: На промышленных водогрейных и паровых котлах клапан VQ450BB1005M устанавливается на газовой рампе для управления основной горелкой. Первый клапан (V1) обеспечивает быстрое и безопасное отсечение газа в аварийной ситуации. Второй, медленно открывающийся клапан (V2), гарантирует плавный, безударный розжиг горелки, предотвращая повреждение оборудования и снижая выбросы.
• Пример использования в металлургии: В плавильных и нагревательных печах, где требуется точный контроль температуры, клапан используется для модуляции пламени. Внутренний перепускной клапан (байпас) позволяет реализовать двухступенчатое регулирование "высокое/низкое пламя", обеспечивая экономию топлива на холостом ходу и быстрый выход на рабочий режим.
• Пример использования в пищевой промышленности: В больших хлебопекарных печах или обжарочных аппаратах стабильность пламени критически важна для качества продукции. VQ450BB1005M обеспечивает надежную подачу газа, а интегрированный сетчатый фильтр защищает горелку от загрязнений, продлевая срок службы всей установки.

Технические характеристики и особенности

Основные параметры:

• Предназначение: для газовых горелок и промышленного оборудования
• Максимальное избыточное давление: 360 мбар
• Соединение на входе/выходе: фланцевое, Rp 2" (DN50)
• Электропитание: 220 В переменного тока, 50/60 Гц
• Электрическая мощность: 61 Вт
• Максимальный расход газа: 40 м³/ч
• Электромагнитные клапаны V1 и V2: Класс "А" по EN161
• Рабочая температура окружающей среды: от -15 до +60 °C
• Время закрытия: менее 1 секунды
• Максимальное время открытия (V2): регулируемое, до 30 секунд
• Класс пылевлагозащиты: IP65
• Вид электрического подключения: DIN-штекер
• Вес: 14.1 кг

Конструктивные преимущества:

• Два клапана в одном корпусе: Компактное решение, упрощающее монтаж газовой линии и повышающее общую надежность системы.
• Конфигурация "BB": Данная модель включает быстродействующий первый клапан V1 и медленно открывающийся второй клапан V2 с возможностью регулировки скорости открытия. Это обеспечивает плавный запуск системы. Также в конструкцию интегрирован внутренний перепускной (байпасный) клапан для реализации режима "малого горения".
• Прочный корпус: Корпус клапана изготовлен из высококачественного алюминиевого сплава, полученного литьем под давлением, что обеспечивает долговечность и стойкость к механическим нагрузкам.
• Надежные материалы: Внутренние компоненты, такие как закрывающая пружина (сталь AISI 302) и уплотнения (бутадиенакрилонитрильный каучук, стойкий к углеводородам), гарантируют длительный срок службы и герметичность.
• Встроенный фильтр: Мелкосетчатый фильтр на входе защищает седла клапанов и последующее оборудование от механических примесей в газе.

Функциональность и регулировки

Модель VQ450BB1005M предоставляет широкие возможности для настройки под конкретные технологические процессы.

• Регулировка максимального расхода: Позволяет ограничить максимальную мощность горелки путем механической настройки хода второго клапана (V2).
• Регулировка скорости открытия: Гидравлический демпфер на клапане V2 позволяет настроить время полного открытия в диапазоне от 1 до 30 секунд, обеспечивая плавный и контролируемый розжиг.
• Двухступенчатое управление: Наличие внутреннего байпасного клапана позволяет легко организовать режим работы "высокое/низкое пламя", что оптимизирует расход газа и повышает эффективность установки.
• Модульность: Конструкция клапана предусматривает фланцевые соединения для установки дополнительного оборудования, такого как:
  • Реле давления (минимального и максимального) для контроля давления газа.
  • Система проверки герметичности клапанов (VPS).
  • Индикатор закрытого положения (CPI-переключатель).

Монтаж и эксплуатация

Установка клапана должна производиться квалифицированным персоналом в соответствии с инструкцией производителя и действующими нормами безопасности. Клапан может быть смонтирован в любом положении в диапазоне от вертикального до горизонтального (поворот на 90°). Направление потока газа должно совпадать со стрелкой на корпусе. Фланцевое соединение обеспечивает удобство монтажа и демонтажа для проведения технического обслуживания.

Заказ и консультация

Для получения дополнительной информации, подбора оборудования и оформления заказа на газовый клапан Honeywell VQ450BB1005M обращайтесь к специалистам компании Промэлектроника. Мы поможем вам найти оптимальное решение для ваших производственных задач.
