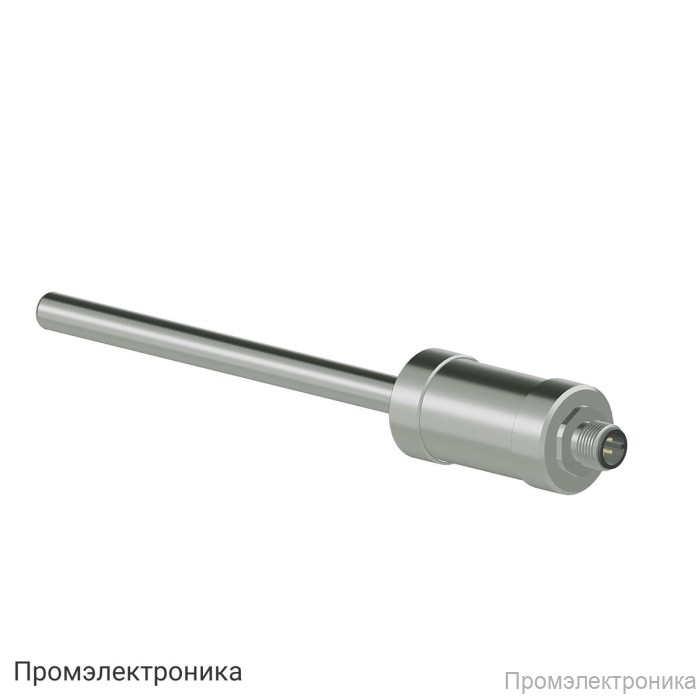

ДТСхх3 - термосопротивление с коммутационным разъемом М12

Техническое описание термосопротивления ДТСхх3 с разъемом М12

ДТСхх3 — это современное термосопротивление, предназначенное для точного измерения температуры в различных промышленных и лабораторных условиях. Датчик оснащён удобным коммутационным разъемом М12, что обеспечивает простоту и надежность подключения к системам автоматизации и контроля. Благодаря высокому качеству исполнения и широкому диапазону рабочих температур, ДТСхх3 подходит для эксплуатации в сложных условиях, где требуется высокая точность и долговечность.

Основные характеристики ДТСхх3:

Возможность выбора номинальной статической характеристики: 50М, 100М, 50П, 100П, PT100, PT1000.
Диапазон измеряемых температур зависит от класса допуска и типа чувствительного элемента:
- Класс допуска А: от -100 до +450 °C (проволочный ЧЭ), от -30 до +300 °C (пленочный ЧЭ).
- Класс допуска В: от -196 до +660 °C (проволочный ЧЭ), от -50 до +500 °C (пленочный ЧЭ).
- Класс допуска С: от -196 до +660 °C (проволочный ЧЭ), от -50 до +600 °C (пленочный ЧЭ).
Температура окружающей среды: от -50 до +85 °C.
Показатель тепловой инерции: не более 10–30 секунд.
Количество чувствительных элементов: 1 или 2.
Схемы внутренних соединений: двух-, трех- и четырехпроводная (только для 1 ЧЭ).
Условное давление:
- до 0,4 МПа — для защитной арматуры диаметром до 6 мм,
- до 0,6 МПа — для диаметра 6 мм,
- до 10 МПа — для диаметра от 8 до 10 мм.
Сопротивление изоляции:
- не менее 100 МОм при 25 ± 10 °C,
- не менее 20 МОм при температуре 100–250 °C,
- не менее 2 МОм при температуре 251–450 °C,
- не менее 0,5 МОм при температуре 451–660 °C.
Исполнение сенсора: изолированный относительно корпуса.
Тип резьбового штуцера: метрическая или трубная резьба.
Материал защитной арматуры: сталь 12Х18Н10Т (для некоторых моделей — медь).
Степень защиты: IP65 или IP67 (кроме ДТС223).
Средний срок службы: не менее 10 лет.

ДТСхх3 поставляется в комплекте с паспортом и гарантийным талоном. Благодаря высокой точности, надежности и универсальности, данный датчик широко применяется в системах автоматизации, энергетике, машиностроении, пищевой и химической промышленности.
