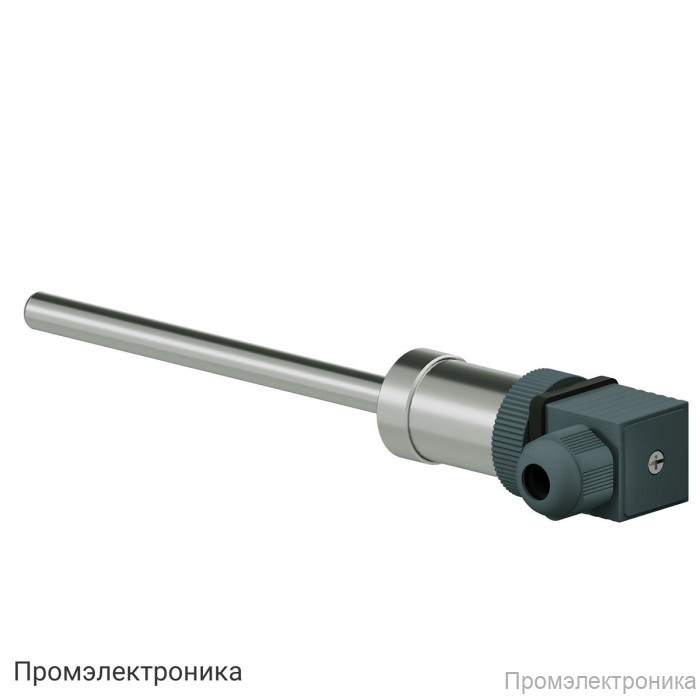

ДТСхх2 - термосопротивление с коммутационным разъемом DIN

Техническое описание термосопротивления ДТСхх2 с коммутационным разъемом DIN

ДТСхх2 — это высокоточный термопреобразователь сопротивления, предназначенный для измерения температуры в различных промышленных и технологических процессах. Датчик оснащён коммутационным разъемом типа DIN 43650, что обеспечивает удобство монтажа и надежность электрического соединения. Благодаря широкому диапазону конструктивных исполнений и высокой степени защиты, ДТСхх2 подходит для эксплуатации в сложных условиях, где требуется стабильность и долговечность измерительного оборудования.

Датчик выпускается с различными номинальными статическими характеристиками (НСХ): 50М, 100М, 50П, 100П, PT100, PT1000. Это позволяет подобрать оптимальное решение для конкретных задач по измерению температуры. В зависимости от класса допуска и типа чувствительного элемента, ДТСхх2 способен работать в широком диапазоне температур, что делает его универсальным инструментом для автоматизации и контроля технологических процессов.

Основные характеристики:

• Диапазон измеряемых температур:
  • Класс допуска А: от -100 до +450 °C (проволочный ЧЭ), от -30 до +300 °C (пленочный ЧЭ)
  • Класс допуска В и С: от -196 до +500 °C (проволочный ЧЭ), от -50 до +500 °C (пленочный ЧЭ)
• Температура окружающей среды: от -50 до +85 °C
• Показатель тепловой инерции: не более 10–30 секунд
• Количество чувствительных элементов: 1 или 2
• Схемы внутренних соединений:
  • 2-проводная
  • 3-проводная (только с 1 ЧЭ)
  • 4-проводная (только с 1 ЧЭ)
• Условное давление:
  • до 0,4 МПа (диаметр монтажной части до 6 мм)
  • до 0,6 МПа (6 мм)
  • до 10 МПа (8–10 мм)
• Сопротивление изоляции:
  • не менее 100 МОм при 25 ± 10 °C
  • не менее 20 МОм при 100–250 °C
  • не менее 2 МОм при 251–450 °C
  • не менее 0,5 МОм при 451–660 °C
• Исполнение сенсора: изолированный относительно корпуса
• Разъем: DIN 43650 с кабельным вводом М16х1,5 (диаметр кабеля 3–7 мм)
• Тип резьбового штуцера: метрическая или трубная резьба
• Материал защитной арматуры: сталь 12Х18Н10Т или медь (для модели ДТС222)
• Степень защиты: IP65
• Средний срок службы: не менее 10 лет

ДТСхх2 выпускается в различных конструктивных исполнениях: с фланцем, подвижным или приварным штуцером, а также в накладном варианте. Диаметр монтажной части варьируется от 5 до 10 мм, длина — от 60 до 2000 мм, что позволяет подобрать оптимальную модификацию под конкретные условия эксплуатации.

Комплектация:

• Датчик ДТСхх2
• Паспорт
• Гарантийный талон

ДТСхх2 — это надежное решение для точного и долговременного измерения температуры в промышленности, энергетике, ЖКХ и других сферах.
