ДТС335.EXIA - термопреобразователь сопротивления в искробезопасном исполнении

Техническое описание термопреобразователя сопротивления ДТС335.EXIA

ДТС335.EXIA — это термопреобразователь сопротивления, выполненный в искробезопасном исполнении (Ex ia), предназначенный для измерения температуры в промышленных условиях с повышенными требованиями к безопасности. Данный датчик широко применяется на объектах с потенциально взрывоопасной атмосферой, таких как химические, нефтехимические, газовые и другие производства, где необходим строгий контроль температуры и надежность оборудования.

Конструктивно ДТС335.EXIA оснащён коммутационной головкой, что обеспечивает удобство монтажа и эксплуатации. В зависимости от условий эксплуатации, возможно исполнение с пластмассовой или металлической головкой. Для температур выше 120 °C рекомендуется использовать датчики с металлической головкой для повышения надежности и долговечности.

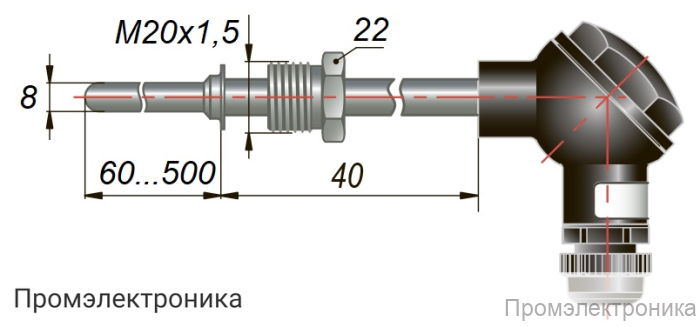

Датчик поддерживает различные схемы подключения (двух-, трёх- и четырёхпроводная), что позволяет интегрировать его в различные системы автоматизации и контроля. Присоединение к процессу осуществляется с помощью резьбового штуцера (М20х1,5 или G1/2"), что обеспечивает универсальность монтажа.

Основные характеристики:

Выходной сигнал: сопротивление 50, 100, 1000 Ом (Pt100, Pt500, Pt1000, 50М, 100М, 50П, 100П)
Диапазон измеряемых температур:
- Класс допуска А: –50…+100 °C, –196…+450 °C, –60…+450 °C
- Класс допуска В и С: –50…+150 °C, –196…+500 °C, –60…+500 °C
Температура окружающей среды: –60…+85 °C
Условное давление: 0,1…6,3 МПа (в зависимости от исполнения)
Показатель тепловой инерции: не более 10…30 секунд
Сопротивление изоляции: не менее 100 МОм
Количество чувствительных элементов: 1 или 2
Схемы подключения: двух-, трёх- и четырёхпроводная
Исполнение сенсора: изолированный относительно корпуса
Материал коммутационной головки: пластмассовая или металлическая
Тип резьбового штуцера: метрическая или трубная резьба
Материал защитной арматуры: сталь 12Х18Н10Т
Степень защиты: IP54 (IP65 для датчиков с металлической головкой)
Маркировка взрывозащиты: 0Ex ia IIC T1...T6 Ga
Параметры искробезопасных цепей: Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Ci=2,75 мкФ

ДТС335.EXIA обеспечивает высокую точность измерения температуры, надежность и безопасность эксплуатации в сложных промышленных условиях. Благодаря широкому диапазону рабочих температур, высокой степени защиты и возможности выбора материалов исполнения, данный термопреобразователь является оптимальным решением для автоматизации технологических процессов на предприятиях с повышенными требованиями к взрывозащите.
