ДТС174 - термопреобразователь сопротивления

Техническое описание термопреобразователя сопротивления ДТС174

ДТС174 — это современный термопреобразователь сопротивления, предназначенный для точного измерения температуры в различных промышленных процессах. Данный датчик широко применяется в системах автоматизации, контроля и управления технологическими процессами, где требуется высокая точность и надежность измерений.

Основным элементом устройства является чувствительный элемент с номинальной статической характеристикой (НСХ), который преобразует температуру в электрическое сопротивление. ДТС174 поддерживает различные типы НСХ, что позволяет использовать его в широком диапазоне задач:

50М, 50П, 100М, 100П
Pt100, Pt500, Pt1000

Диапазон измеряемых температур зависит от класса допуска:

Класс допуска А: –50…+100 °C, –100…+250 °C, –60...+250 °C
Класс допуска В и С: –50…+150 °C, –196…+250 °C

ДТС174 отличается высокой устойчивостью к внешним воздействиям и может эксплуатироваться при температуре окружающего воздуха от –60 до +85 °C. Устройство рассчитано на работу при условном давлении от 0,1 до 0,6 МПа, что делает его универсальным решением для различных отраслей промышленности.

Ключевые технические характеристики:

Показатель тепловой инерции: не более 10…30 секунд
Сопротивление изоляции: не менее 100 МОм
Количество чувствительных элементов: 1
Схемы внутренних соединений: двухпроводная, трехпроводная, четырехпроводная
Исполнение сенсора: изолированный относительно корпуса
Длина кабельного вывода: стандарт — 0,2 м, по заказу — до 20 м
Материал защитной арматуры: сталь 12Х18Н10Т
Степень защиты: IP67
Выходной сигнал: сопротивление 50, 100, 1000 Ом
Взрывозащита: общепромышленное исполнение
Присоединение к процессу: без штуцера

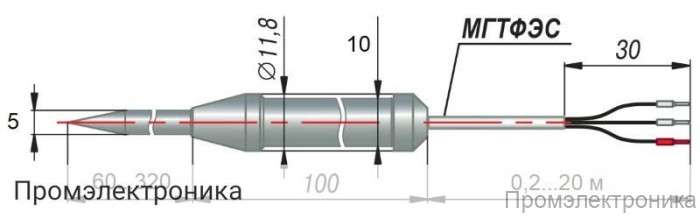

Конструктивное исполнение: датчик с кабельным выводом

Благодаря высокой точности, надежности и простоте монтажа, термопреобразователь сопротивления ДТС174 является оптимальным выбором для предприятий, стремящихся обеспечить стабильный контроль температуры в технологических процессах. Гарантия на изделие составляет 12 месяцев.
