ДТС145 - термопреобразователь сопротивления

Техническое описание термопреобразователя сопротивления ДТС145

ДТС145 — это современный термопреобразователь сопротивления, предназначенный для точного измерения температуры в различных промышленных процессах. Данный датчик широко применяется в системах автоматизации, контроля и управления технологическими процессами, где требуется высокая точность и надежность измерений.

Основной принцип работы ДТС145 основан на изменении электрического сопротивления чувствительного элемента в зависимости от температуры. Благодаря использованию высококачественных материалов и продуманной конструкции, прибор обеспечивает стабильную работу в широком диапазоне температур и при различных условиях эксплуатации.

Ключевые особенности и преимущества:

• Высокая точность измерения температуры благодаря использованию чувствительных элементов типа Pt100, Pt500, Pt1000, а также отечественных аналогов 50М, 50П, 100М, 100П.
• Широкий диапазон измеряемых температур:
  • Класс допуска А: от –50 до +100 °C, от –100 до +450 °C, от –60 до +450 °C (в зависимости от исполнения).
  • Класс допуска В и С: от –50 до +180 °C, от –196 до +500 °C, от –60 до +500 °C.
• Рабочая температура окружающей среды: от –60 до +85 °C.
• Условное давление: от 0,1 до 6,3 МПа (в зависимости от конструктивного исполнения).
• Показатель тепловой инерции: не более 10–30 секунд.
• Высокое сопротивление изоляции: не менее 100 МОм, что гарантирует надежную работу даже в сложных условиях.
• Возможность выбора количества чувствительных элементов: 1 или 2.
• Различные схемы внутренних соединений: двух-, трех- и четырехпроводная.
• Изолированное исполнение сенсора относительно корпуса для повышения безопасности и надежности.
• Варианты коммутационной головки: пластмассовая или металлическая, что позволяет подобрать оптимальное решение под конкретные условия эксплуатации.

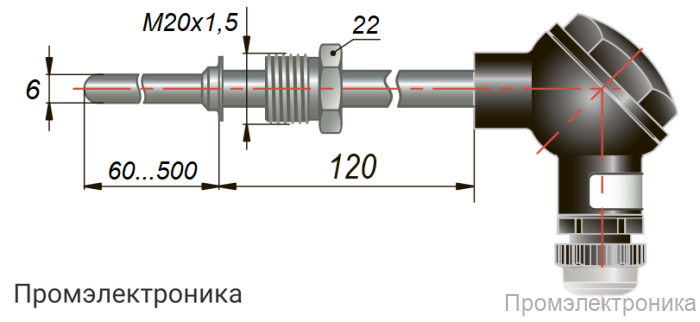

• Тип резьбового штуцера: метрическая резьба (М20х1,5) или трубная резьба (G1/2"), что обеспечивает удобство монтажа.
• Материал защитной арматуры: сталь 12Х18Н10Т, устойчивая к коррозии и механическим воздействиям.
• Степень защиты: IP54 (или IP65 для датчиков с металлической головкой), что позволяет использовать прибор в условиях повышенной влажности и запыленности.
• Общепромышленное исполнение, не требующее специальных мер по взрывозащите.

ДТС145 — это надежное и долговечное решение для измерения температуры в различных отраслях промышленности, включая энергетику, машиностроение, химическую и пищевую промышленность. Благодаря универсальности конструкции и широкому выбору исполнений, данный термопреобразователь легко интегрируется в существующие системы автоматизации и обеспечивает стабильную работу на протяжении всего срока службы.
