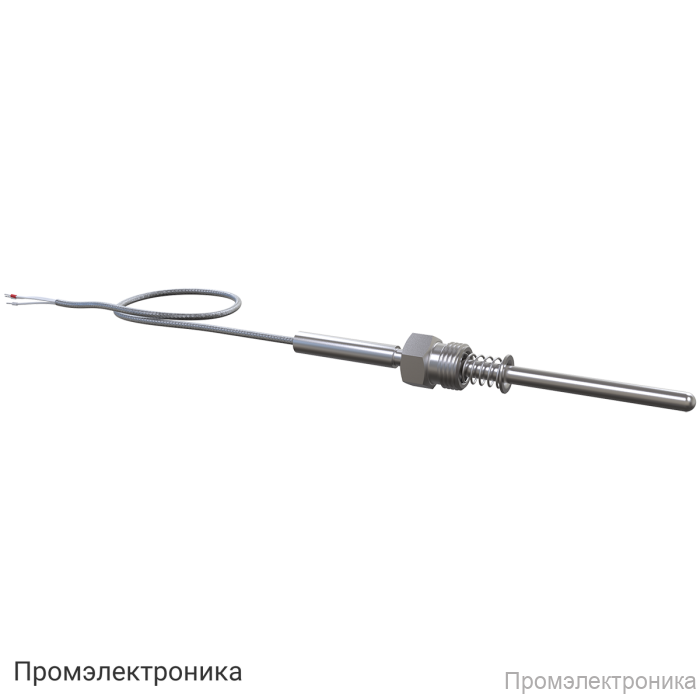

ДТС124 - термопреобразователь сопротивления

Техническое описание термопреобразователя сопротивления ДТС124

ДТС124 — это высокоточный термопреобразователь сопротивления, предназначенный для измерения температуры в различных промышленных процессах. Данный датчик широко применяется в системах автоматизации, контроля и управления технологическими процессами, где требуется надежное и стабильное измерение температуры в широком диапазоне.

Основным элементом ДТС124 является чувствительный элемент с номинальной статической характеристикой (НСХ) типа 50М, 50П, 100М, 100П, Pt100, Pt500 или Pt1000, что обеспечивает универсальность применения и совместимость с большинством измерительных систем. Датчик выпускается в исполнении с кабельным выводом, что облегчает его монтаж и подключение к оборудованию.

Ключевые особенности и преимущества ДТС124:

Высокая точность измерения температуры благодаря использованию чувствительных элементов с классом допуска А, В и С.
Широкий диапазон измеряемых температур:
- Класс допуска А: от –50 до +100 °C, от –100 до +250 °C, от –60 до +250 °C
- Класс допуска В и С: от –50 до +150 °C, от –196 до +250 °C
Температура окружающего воздуха: от –60 до +85 °C, что позволяет использовать датчик в сложных климатических условиях.
Рабочее давление: от 0,1 до 1,0 МПа, что обеспечивает надежную работу в различных технологических средах.
Показатель тепловой инерции: не более 10–30 секунд, что гарантирует быструю реакцию на изменение температуры.
Высокое сопротивление изоляции: не менее 100 МОм, что повышает надежность и безопасность эксплуатации.
Количество чувствительных элементов: 1.
Возможность выбора схемы внутренних соединений: двухпроводная, трехпроводная или четырехпроводная, что обеспечивает гибкость подключения.
Исполнение сенсора: изолированный относительно корпуса, что предотвращает влияние внешних факторов на точность измерения.
Длина кабельного вывода: стандартная — 0,2 м, по заказу — до 20 м.
Материал защитной арматуры: коррозионностойкая сталь 12Х18Н10Т, обеспечивающая долговечность и устойчивость к агрессивным средам.
Степень защиты корпуса: IP54, что гарантирует защиту от пыли и брызг воды.
Выходной сигнал: сопротивление 50, 100, 1000 Ом.
Взрывозащита: общепромышленное исполнение.
Присоединение к процессу: со штуцером М16х1,5.

ДТС124 — это надежное решение для точного измерения температуры в различных отраслях промышленности, включая химическую, нефтегазовую, пищевую и энергетическую. Благодаря прочной конструкции, высокой точности и широкому диапазону рабочих параметров, данный термопреобразователь обеспечивает стабильную и долговечную работу даже в самых сложных условиях эксплуатации.
