ДТС105М - термопреобразователь сопротивления

Техническое описание термопреобразователя сопротивления ДТС105М

ДТС105М — это современный термопреобразователь сопротивления, предназначенный для точного измерения температуры в различных промышленных процессах. Данный прибор отличается высокой надежностью, стабильностью показаний и простотой интеграции в автоматизированные системы управления. Благодаря своим техническим характеристикам и конструктивным особенностям, ДТС105М широко применяется на предприятиях различных отраслей промышленности.

Основное назначение термопреобразователя — преобразование температуры в стандартный унифицированный токовый сигнал 4...20 мА, что обеспечивает совместимость с большинством промышленных контроллеров и систем автоматизации. Линейная зависимость выходного сигнала от температуры позволяет получать точные и воспроизводимые результаты измерений.

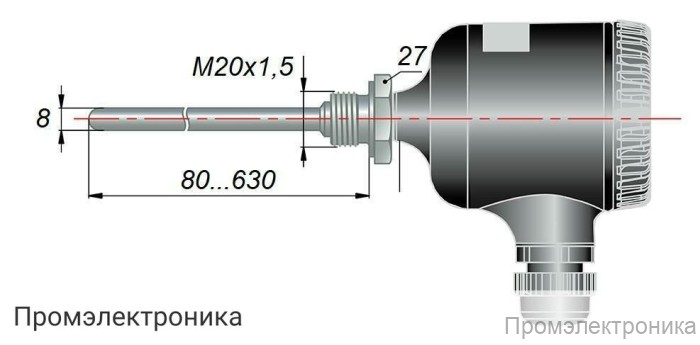

ДТС105М выполнен в конструктиве с коммутационной головкой, что обеспечивает удобство монтажа и подключения. Для присоединения к процессу предусмотрены штуцеры с резьбой М20х1,5 или G1/2", что делает прибор универсальным для различных технологических установок. Устройство рассчитано на работу в условиях общепромышленной эксплуатации и не имеет взрывозащиты, что следует учитывать при выборе места установки.

Ключевые технические характеристики:

• Номинальное напряжение питания — 24 В постоянного тока
• Диапазон допустимых напряжений питания — 12...36 В
• Максимальная потребляемая мощность — 0,8 Вт
• Выходной токовый сигнал — 4...20 мА (линейная зависимость от температуры)
• Нелинейность преобразования — не хуже ±0,2 %
• Разрядность цифро-аналогового преобразователя — не менее 12 бит
• Сопротивление каждого соединительного провода — не более 30 Ом
• Сопротивление линии связи — не более 100 Ом
• Номинальное сопротивление нагрузки — 500 Ом ±5 % (при 24 В)
• Максимальное допустимое сопротивление нагрузки — 1250 Ом (при 36 В)
• Пульсации выходного сигнала — 0,60 %
• Время установления рабочего режима — не более 30 минут
• Показатель тепловой инерции — 20...40 секунд

ДТС105М обеспечивает высокую точность и стабильность измерений, что делает его оптимальным выбором для автоматизации технологических процессов, требующих надежного контроля температуры. Простота монтажа, широкий диапазон рабочих параметров и совместимость с современными системами управления позволяют использовать данный термопреобразователь в самых различных условиях эксплуатации.
