ДТС095Е.EXIA - термопреобразователь сопротивления с выходным сигналом 4...20 мА в искробезопасном исполнении

Техническое описание термопреобразователя сопротивления ДТС095Е.EXIA

ДТС095Е.EXIA — это современный термопреобразователь сопротивления, предназначенный для точного измерения температуры в промышленных условиях с повышенными требованиями к безопасности. Данная модель выполнена в искробезопасном исполнении (Ex ia), что позволяет использовать её во взрывоопасных зонах, где присутствуют газы и пыль, соответствующие категории IIC и температурному классу T6.

Термопреобразователь оснащён аналоговым выходом 4...20 мА и поддерживает протокол HART для дистанционного конфигурирования и диагностики. Благодаря линейной зависимости выходного сигнала от температуры, обеспечивается высокая точность и стабильность измерений. Диапазон преобразования температур задаётся при заказе, что позволяет адаптировать устройство под конкретные задачи заказчика.

Основные технические характеристики:

• Питание: номинальное напряжение 24 В постоянного тока, допустимый диапазон 8…30 В.
• Максимальная потребляемая мощность — 0,8 Вт.
• Защита от обратной полярности питания.
• Выходной ток: 4…20 мА, аварийный сигнал — 23 мА (при обрыве или коротком замыкании чувствительного элемента).
• Диапазон допустимых сопротивлений нагрузки: 250…956 Ом.
• Время установления рабочего режима после включения питания — не более 30 секунд.
• Интерфейс: HART.
• Степень защиты корпуса: IP65 (по ГОСТ 14254).
• Средняя наработка на отказ — не менее 15 000 часов.
• Средний срок службы при номинальной температуре — не менее 10 лет.
• Маркировка взрывозащиты: 0 Ex ia IIC T6 Ga.
• Максимальные параметры по токовой цепи: Ui = 30 В, Ii = 120 мА, Li = 10 мкГн, Ci = 1,0 нФ.

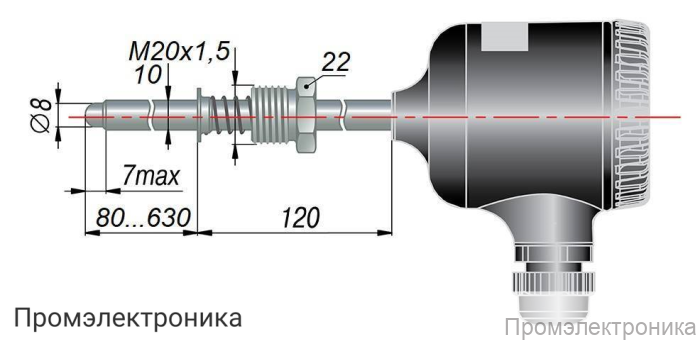

Конструктивно датчик выполнен с коммутационной головкой и предназначен для погружного монтажа в измеряемую среду. Присоединение к процессу осуществляется с помощью штуцера (М20х1,5 или G1/2"), что обеспечивает универсальность установки и надёжность эксплуатации.

ДТС095Е.EXIA может быть подключён к нескольким вторичным устройствам, при этом суммарное значение номинальной нагрузки при напряжении питания 24 В должно составлять порядка 695 Ом ± 5%. Благодаря высокой надёжности, длительному сроку службы и современным средствам диагностики, данный термопреобразователь является оптимальным решением для автоматизации технологических процессов на предприятиях химической, нефтегазовой, энергетической и других отраслей промышленности.
