ДТС055М.И - термопреобразователь сопротивления с выходным сигналом 4...20 мА

Техническое описание термопреобразователя сопротивления ДТС055М.И

ДТС055М.И — это современный термопреобразователь сопротивления, предназначенный для точного измерения температуры в различных промышленных процессах. Устройство обеспечивает преобразование температуры в стандартный унифицированный выходной сигнал 4...20 мА, что позволяет интегрировать его в автоматизированные системы управления и контроля технологических процессов.

Данный термопреобразователь отличается высокой надежностью, стабильностью работы и простотой монтажа. Благодаря наличию коммутационной головки и возможности подключения через штуцер (М20х1,5 или G1/2"), установка устройства не вызывает затруднений и может быть выполнена в кратчайшие сроки. ДТС055М.И предназначен для эксплуатации в общепромышленных условиях и не требует специальных мер по взрывозащите.

Особенностью конструкции является линейная зависимость выходного тока от измеряемой температуры, что обеспечивает высокую точность и минимальную погрешность преобразования. Устройство оснащено цифровым аналоговым преобразователем с разрядностью не менее 12 бит, что гарантирует высокое качество сигнала и точность измерений.

Основные характеристики ДТС055М.И:

• Номинальное напряжение питания — 24 В постоянного тока
• Диапазон допустимых напряжений питания — 12...36 В
• Максимальная потребляемая мощность — 0,8 Вт
• Выходной ток — 4...20 мА (линейная зависимость от температуры)
• Нелинейность преобразования — не хуже ±0,2 %
• Разрядность цифро-аналогового преобразователя — не менее 12 бит
• Сопротивление каждого провода, соединяющего преобразователь с термометром — не более 30 Ом
• Сопротивление линии связи с термоэлектрическим преобразователем — не более 100 Ом
• Номинальное сопротивление нагрузки — 500 Ом ±5 % (при 24 В)
• Максимальное допустимое сопротивление нагрузки — 1250 Ом (при 36 В)
• Пульсации выходного сигнала — 0,60 %
• Время установления рабочего режима после включения питания — не более 30 минут
• Показатель тепловой инерции — 20...40 секунд

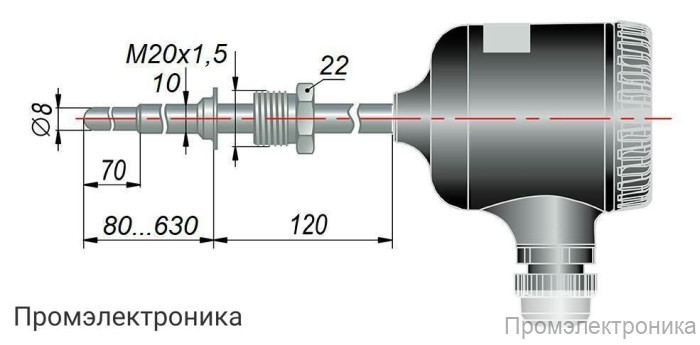

• Конструктивное исполнение — датчик с коммутационной головкой
• Присоединение к процессу — со штуцером (М20х1,5 или G1/2")
• Взрывозащита — общепромышленное исполнение

ДТС055М.И идеально подходит для применения в системах автоматизации, где требуется высокая точность измерения температуры и надежность работы оборудования. Благодаря своим техническим характеристикам и удобству монтажа, данный термопреобразователь широко используется в различных отраслях промышленности.
