ДТС055.EXIA - термопреобразователь сопротивления в искробезопасном исполнении

Техническое описание термопреобразователя сопротивления ДТС055.EXIA

ДТС055.EXIA — это термопреобразователь сопротивления, выполненный в искробезопасном исполнении, предназначенный для точного измерения температуры в промышленных условиях, где требуется повышенная безопасность и надежность. Данный датчик широко применяется на объектах с потенциально взрывоопасной атмосферой, в том числе в химической, нефтегазовой, энергетической и других отраслях промышленности.

Основное назначение ДТС055.EXIA — преобразование температуры в электрический сигнал сопротивления, который может быть использован для дальнейшей обработки и контроля технологических процессов. Благодаря наличию искробезопасной схемы, устройство может эксплуатироваться в зонах с высокой концентрацией горючих газов и паров, что подтверждается маркировкой взрывозащиты 0Ex ia IIC T1...T6 Ga.

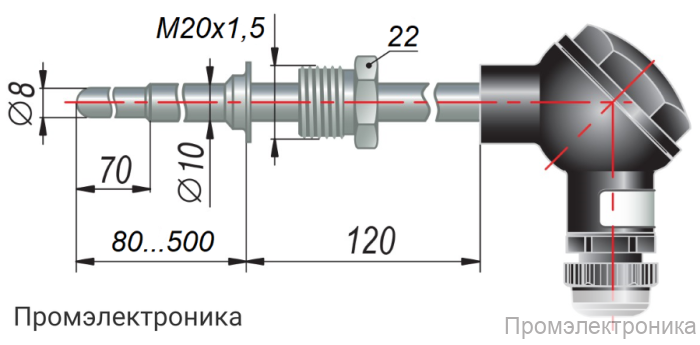

Датчик оснащён коммутационной головкой, которая может быть выполнена из пластмассы или металла. Для температур выше 120 °C рекомендуется использовать вариант с металлической головкой для повышения надежности и долговечности эксплуатации. Защитная арматура изготовлена из коррозионностойкой стали 12Х18Н10Т, что обеспечивает устойчивость к агрессивным средам и механическим воздействиям.

Ключевые характеристики:

• Выходной сигнал: сопротивление 50, 100, 1000 Ом (Pt100, Pt500, Pt1000, 50М, 100М, 50П, 100П)
• Диапазон измеряемых температур:
  • Класс допуска А: –50…+100 °C, –196…+450 °C, –60…+450 °C
  • Класс допуска В и С: –50…+150 °C, –196…+500 °C, –60…+500 °C
• Температура окружающей среды: –60…+85 °C
• Условное давление: 0,1…6,3 МПа (в зависимости от исполнения)
• Показатель тепловой инерции: не более 10…30 секунд
• Сопротивление изоляции: не менее 100 МОм
• Количество чувствительных элементов: 1 или 2
• Схемы соединения: двух-, трёх- или четырёхпроводная
• Исполнение сенсора: изолированный относительно корпуса
• Тип резьбового штуцера: метрическая (М20х1,5) или трубная (G1/2") резьба
• Степень защиты: IP54 (IP65 для датчиков с металлической головкой)
• Параметры искробезопасных цепей: Ui=10,2 В; Ii=200 мA; Li=0,75 мГн; Ci=2,75 мкФ

ДТС055.EXIA обеспечивает высокую точность и стабильность измерений, простоту монтажа и обслуживания. Благодаря широкому диапазону рабочих температур и давлений, а также наличию различных вариантов исполнения, данный термопреобразователь может быть адаптирован под конкретные задачи заказчика. Гарантийный срок эксплуатации составляет 12 месяцев.
