ДТС035Е.EXIA - термопреобразователь сопротивления с выходным сигналом 4...20 мА в искробезопасном исполнении

Техническое описание термопреобразователя сопротивления ДТС035Е.EXIA

ДТС035Е.EXIA — это современный термопреобразователь сопротивления, предназначенный для точного измерения температуры в промышленных условиях с повышенными требованиями к безопасности. Данный прибор выполнен в искробезопасном исполнении (Ex ia), что позволяет использовать его во взрывоопасных зонах, где присутствуют газы и пыль, соответствующие категории IIC и температурному классу T6.

Термопреобразователь оснащён аналоговым выходом 4...20 мА с поддержкой протокола HART, что обеспечивает совместимость с современными системами автоматизации и позволяет осуществлять дистанционную настройку и диагностику устройства. Благодаря линейной зависимости выходного сигнала от температуры, обеспечивается высокая точность и надёжность передачи данных.

Основные технические характеристики:

Питание: номинальное напряжение 24 В постоянного тока, допустимый диапазон — от 8 до 30 В.
Максимальная потребляемая мощность — 0,8 Вт.
Защита от обратной полярности питания.
Диапазон выходного тока: 4...20 мА.
Аварийный выходной сигнал (обрыв или короткое замыкание чувствительного элемента): 23 мА.
Линейная зависимость «ток от температуры».
Диапазон преобразования температур определяется при заказе.
Допустимое сопротивление нагрузки: 250...956 Ом.
Время установления рабочего режима после включения питания — не более 30 секунд.
Интерфейс: HART.
Способ контакта с измеряемой средой: погружаемый.
Степень защиты корпуса: IP65 по ГОСТ 14254.
Средняя наработка на отказ — не менее 15 000 часов.
Средний срок службы при номинальной температуре — не менее 10 лет.
Маркировка взрывозащиты: 0 Ex ia IIC T6 Ga.
Максимальные параметры по токовой цепи: Ui = 30 В, Ii = 120 мА, Li = 10 мкГн, Ci = 1,0 нФ.

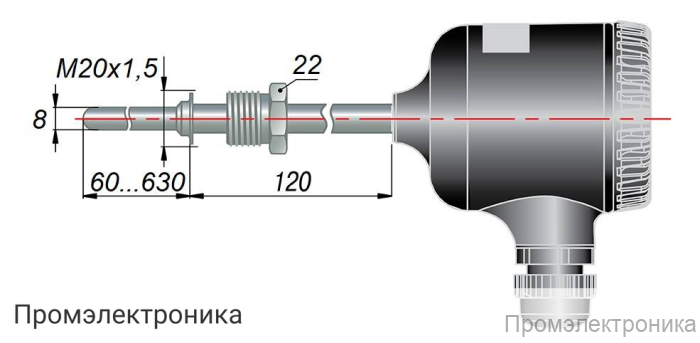

ДТС035Е.EXIA оснащён коммутационной головкой и присоединяется к процессу через штуцер (М20х1,5 или G1/2"), что обеспечивает простоту монтажа и надёжность эксплуатации. Благодаря высокой степени защиты корпуса и длительному сроку службы, данный термопреобразователь идеально подходит для использования в сложных промышленных условиях, где требуется высокая точность измерения температуры и соответствие строгим требованиям по взрывозащите.

Датчик может быть подключён к нескольким вторичным устройствам, при этом суммарное значение номинальной нагрузки при напряжении питания 24 В должно составлять порядка 695 Ом ± 5%.
