ДТС035-РТ100.В3.250.МГ - термопреобразователь сопротивления

Техническое описание термопреобразователя сопротивления ДТС035-РТ100.В3.250.МГ

ДТС035-РТ100.В3.250.МГ — это высокоточный термопреобразователь сопротивления, предназначенный для измерения температуры в различных промышленных процессах. Данный датчик широко применяется в системах автоматизации, энергетике, машиностроении, химической и пищевой промышленности благодаря своей надежности, долговечности и универсальности.

Основным элементом устройства является чувствительный элемент с номинальной статической характеристикой Pt100, что обеспечивает высокую точность измерения температуры. Длина монтажной части составляет 250 мм, что позволяет использовать датчик в различных технологических установках и резервуарах.

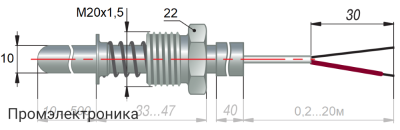

Корпус термопреобразователя выполнен из высококачественной стали 12Х18Н10Т, обладающей высокой коррозионной стойкостью, что гарантирует долговечность эксплуатации даже в агрессивных средах. Для подключения к процессу предусмотрен штуцер с метрической резьбой М20х1,5 или трубной резьбой G1/2", что обеспечивает простоту и надежность монтажа.

ДТС035-РТ100.В3.250.МГ оснащён коммутационной головкой, которая может быть выполнена из пластмассы или металла. Металлическая головка обеспечивает степень защиты IP65, а пластмассовая — IP54, что позволяет использовать датчик в условиях повышенной влажности и запылённости.

К основным техническим характеристикам устройства относятся:

Диапазон измеряемых температур: от –196 до +500 °C (в зависимости от класса допуска и типа НСХ)
Класс допуска: В (стандарт), возможны исполнения с классом А и С
Схема соединения: стандартная трехпроводная, возможны двух- и четырехпроводные схемы
Выходной сигнал: сопротивление 50, 100, 1000 Ом
Температура окружающей среды: от –60 до +85 °C
Условное давление: от 0,1 до 6,3 МПа (в зависимости от исполнения)
Показатель тепловой инерции: не более 10–30 секунд
Сопротивление изоляции: не менее 100 МОм
Количество чувствительных элементов: 1 или 2
Исполнение сенсора: изолированный относительно корпуса
Взрывозащита: общепромышленное исполнение

ДТС035-РТ100.В3.250.МГ отличается простотой монтажа и обслуживания, высокой точностью и стабильностью показаний. Благодаря универсальности конструкции и широкому диапазону рабочих температур, данный термопреобразователь является оптимальным решением для большинства промышленных задач по контролю температуры.
