ДТС024 - термопреобразователь сопротивления

Техническое описание термопреобразователя сопротивления ДТС024

ДТС024 — это современный термопреобразователь сопротивления, предназначенный для точного измерения температуры в различных промышленных процессах. Данный датчик широко применяется в системах автоматизации, контроля и управления технологическими процессами, где требуется высокая надежность и стабильность показаний.

Основной принцип работы ДТС024 основан на изменении электрического сопротивления чувствительного элемента в зависимости от температуры окружающей среды. Благодаря этому обеспечивается высокая точность и воспроизводимость измерений в широком диапазоне температур.

Особенности конструкции:

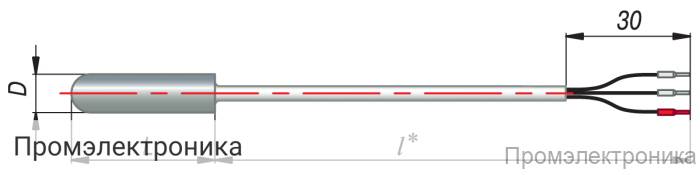

• Датчик выполнен в конструктивном исполнении с кабельным выводом, что обеспечивает удобство монтажа и подключения к измерительным системам.
• Присоединение к процессу осуществляется без использования штуцера, что упрощает установку в различных условиях эксплуатации.
• Материал защитной арматуры — сталь 12Х18Н10Т (для модификаций 024, 044–184) или латунь (для модификаций 014, 034, 204, 224), что гарантирует долговечность и устойчивость к коррозии.
• Степень защиты корпуса по ГОСТ 14254 — IP54, что позволяет использовать датчик в условиях повышенной влажности и запыленности.

Технические характеристики:

• Номинальная статическая характеристика (НСХ): 50М, 100М, 50П, 100П, Pt100.
• Рабочий диапазон измеряемых температур: от -50 до +150 °С или от -50 до +250 °С в зависимости от модификации.
• Класс допуска: А, В, С.
• Группа климатического исполнения: Д2, Р2.
• Условное давление: до 10 МПа.
• Величина рабочего тока: не более 5 мА.
• Показатель тепловой инерции: не более 10...30 секунд.
• Количество чувствительных элементов: 1 шт.
• Сопротивление изоляции: не менее 100 МОм.
• Схема соединения внутренних проводников: 2-х, 3-х, 4-х проводная.
• Выходной сигнал: сопротивление 50, 100, 1000 Ом.
• Взрывозащита: общепромышленное исполнение.

Термопреобразователь ДТС024 отличается высокой надежностью, простотой монтажа и обслуживания, а также длительным сроком службы. Благодаря своим техническим характеристикам и качественным материалам исполнения, он идеально подходит для эксплуатации в различных отраслях промышленности, включая химическую, нефтегазовую, пищевую и энергетическую.

Гарантия на изделие составляет 12 месяцев.
