ДТС015М.И - термопреобразователь сопротивления с выходным сигналом 4...20 мА

Техническое описание ДТС015М.И

ДТС015М.И — это термопреобразователь сопротивления с выходным сигналом 4...20 мА, предназначенный для точного измерения температуры в различных промышленных процессах. Данный прибор отличается высокой надежностью, стабильностью работы и простотой интеграции в автоматизированные системы управления и контроля. Благодаря линейной зависимости выходного тока от температуры, ДТС015М.И обеспечивает точную передачу измеряемых данных на расстояние, что особенно важно для промышленных объектов с разветвленной структурой.

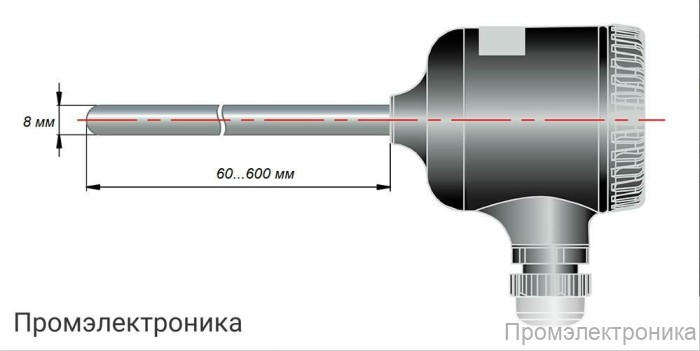

Преобразователь выполнен в конструктивном исполнении с коммутационной головкой, что облегчает монтаж и обслуживание устройства. Отсутствие штуцера в присоединении к процессу позволяет использовать прибор в различных условиях эксплуатации, обеспечивая универсальность применения. ДТС015М.И относится к категории общепромышленных устройств и не предназначен для работы во взрывоопасных зонах.

Основные технические характеристики:

Номинальное напряжение питания — 24 В постоянного тока.
Диапазон допустимых напряжений питания — 12...36 В постоянного тока.
Максимальная потребляемая мощность — 0,8 Вт.
Диапазон выходного тока — 4...20 мА с линейной зависимостью от температуры.
Нелинейность преобразования — не хуже ±0,2 %.
Разрядность цифро-аналогового преобразователя — не менее 12 бит.
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления — не более 30 Ом.
Сопротивление линии связи с термоэлектрическим преобразователем — не более 100 Ом.
Номинальное сопротивление нагрузки — 500 Ом ±5 % (при напряжении питания 24 В).
Максимально допустимое сопротивление нагрузки — 1250 Ом (при напряжении питания 36 В).
Пульсации выходного сигнала — 0,60 %.
Время установления рабочего режима после включения питания — не более 30 минут.
Показатель тепловой инерции — 20...40 секунд.

ДТС015М.И идеально подходит для использования в системах автоматизации, где требуется высокая точность и надежность измерения температуры. Преобразователь обеспечивает стабильную работу даже при значительных колебаниях напряжения питания и сопротивления линии связи. Благодаря современным техническим решениям, прибор отличается длительным сроком службы и минимальными требованиями к техническому обслуживанию.
