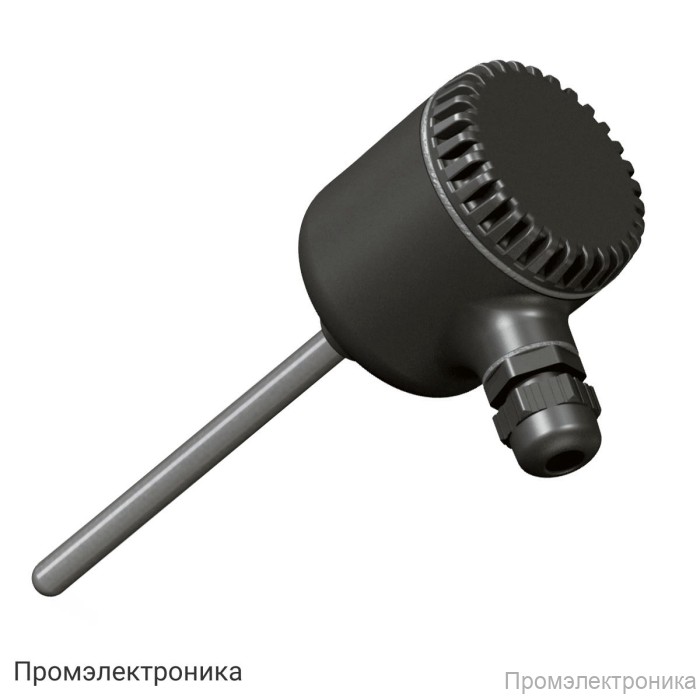

ДТПХхх5М.И - термопара с выходным сигналом 4…20 мА

Техническое описание термопары ДТПХхх5М.И с выходным сигналом 4…20 мА

ДТПХхх5М.И — это современная термопара с унифицированным выходным токовым сигналом 4…20 мА, предназначенная для точного измерения температуры в различных промышленных процессах. Датчик обеспечивает высокую надежность, стабильность показаний и простоту интеграции в автоматизированные системы управления и контроля.

Термопара оснащена встроенным преобразователем, который обеспечивает линейную зависимость выходного тока от измеряемой температуры. Благодаря широкому диапазону допустимых напряжений питания и низкому энергопотреблению, устройство может использоваться в различных условиях эксплуатации, включая объекты с ограниченными возможностями по электропитанию.

Основные технические характеристики:

Номинальное напряжение питания — 24 В постоянного тока
Диапазон допустимых напряжений питания — 12…36 В
Максимальная потребляемая мощность — 0,8 Вт
Диапазон выходного тока — 4…20 мА
Тип зависимости «ток-от-температуры» — линейная
Нелинейность преобразования — не хуже ±0,2 %
Разрядность цифро-аналогового преобразователя — не менее 12 бит
Сопротивление каждого провода к термометру — не более 30 Ом
Сопротивление линии связи — не более 100 Ом
Номинальное сопротивление нагрузки (при 24 В) — 500 Ом ±5 %
Максимальное допустимое сопротивление нагрузки (при 36 В) — 1250 Ом
Пульсации выходного сигнала — 0,6 %
Время установления рабочего режима — не более 30 мин
Показатель тепловой инерции — 20…40 с
Пределы допускаемой основной приведенной погрешности — ±1,0 %

Конструктивные исполнения термопары позволяют подобрать оптимальный вариант для различных условий эксплуатации. Доступны модели с различными диаметрами монтажной части (от 3 до 20 мм), длиной монтажной части (от 60 до 30000 мм), а также с различными типами резьбы и материалами защитной арматуры. В зависимости от модели, защитная арматура может быть выполнена из нержавеющей стали (12Х18Н10Т, 10Х23Н18, AISI 310, AISI 316, AISI 321), сплава Nicrobell D или корунда CER795, что обеспечивает устойчивость к агрессивным средам и высокотемпературным воздействиям (до +1250 °С).

Термопара ДТПХхх5М.И применяется в системах автоматизации технологических процессов, энергетике, металлургии, химической и пищевой промышленности, а также на объектах, где требуется надежный и точный контроль температуры с возможностью передачи сигнала на большие расстояния.
