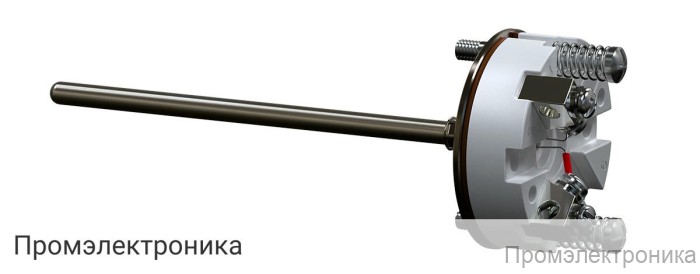

ДТПХхх1 - термопары бескорпусные на основе КТМС (термопарные вставки)

Техническое описание термопарных вставок ДТПХхх1

ДТПХхх1 — это бескорпусные термопары на основе КТМС, предназначенные для точного измерения температуры в различных промышленных процессах. Данные изделия могут использоваться как самостоятельные датчики, так и в качестве сменных вставок для термопарных сборок. Благодаря широкому диапазону рабочих температур и высокой надежности, термопары ДТПХхх1 находят применение в металлургии, энергетике, машиностроении и других отраслях.

Основные характеристики:

Типы термопар: K (ХА) — хромель-алюмель и N (НН) — нихросил-нисил.
Рабочий диапазон температур:
- Для типа K: от -40 (0) до +900 °С (до +1100 °С при использовании в качестве вставки).
- Для типа N: от -40 (0) до +1250 °С.
Условное давление: 0,4…10 МПа.
Класс допуска: 1 или 2 в зависимости от исполнения и типа термопары.
Исполнение рабочего спая: изолированный или неизолированный.
Диаметр КТМС:
- Модель 041 — 3 мм.
- Модели 051…101 — 4,5 мм.
Показатель тепловой инерции:
- С изолированным спаем — не более 3 с.
- С неизолированным спаем — не более 2 с.
Количество рабочих термопар в изделии: 1 или 2.
Материал оболочки КТМС:
- Для типа K — сталь AISI 321 или AISI 310.
- Для типа N — сплав Nicrobell D.
Степень защиты по ГОСТ 14254: IP00.

Конструктивные особенности:

Вставки выпускаются в различных исполнениях, что позволяет подобрать оптимальный вариант для замены в термопарах моделей ДТПХ125…225.
Длина монтажной части варьируется от 60 до 30000 мм (кратно 10 мм), что обеспечивает гибкость при монтаже.
Модели 041 и 051 могут использоваться как самостоятельные датчики температуры.
Вставки моделей 061…101 предназначены для установки в термопары ОВЕН соответствующих серий.

Комплектация:

Датчик
Паспорт с гарантийным талоном

Термопары ДТПХхх1 соответствуют современным требованиям к точности и надежности измерения температуры, обеспечивают быстрый отклик и длительный срок службы даже в условиях агрессивных сред и высоких температур.
