ДТП205 - преобразователь термоэлектрический

Техническое описание преобразователя термоэлектрического ДТП205

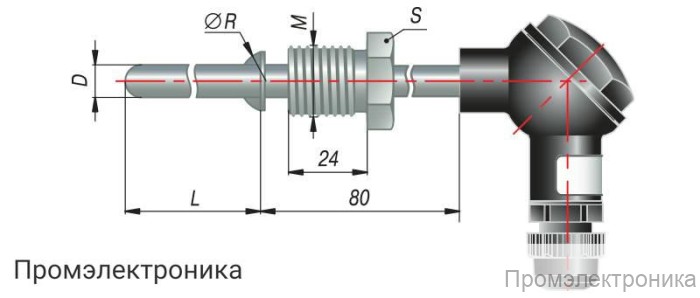

ДТП205 — это высокоточный термоэлектрический преобразователь, предназначенный для измерения температуры в различных технологических процессах. Данный прибор широко применяется в промышленности благодаря своей надежности, долговечности и универсальности. Конструктивное исполнение — датчик с коммутационной головкой, что обеспечивает удобство монтажа и эксплуатации.

Преобразователь ДТП205 выпускается в нескольких моделях, отличающихся размерами и параметрами, что позволяет подобрать оптимальное решение под конкретные задачи. В качестве защитной арматуры используется сталь 12Х18Н10Т, обеспечивающая устойчивость к коррозии и широкий диапазон рабочих температур от -200 до +800°С. Длина монтажной части варьируется от 80 до 400 мм, что позволяет использовать прибор в различных условиях установки.

Основные технические характеристики:

• Тип термоэлектрического преобразователя: хромель-алюмель (ДТПКХХ4, ДТПКХХ5) и хромель-копель (ДТПLХХ4, ДТПLХХ5)
• Номинальная статическая характеристика (НСХ): K(ХА) и L(ХК)
• Рабочий диапазон измеряемых температур:
  • ДТПКХХ4, ДТПLХХ4: от -40 до +400 °С
  • ДТПКХХ5: от -40 до +1200 °С (в зависимости от материала защитной арматуры)
  • ДТПLХХ5: от -40 до +600 °С
• Класс допуска датчика: 2
• Условное давление: до 10 МПа
• Исполнение рабочего спая: изолированный или неизолированный
• Диаметр термоэлектродной проволоки: 0,5; 0,7; 1,2; 3,2 мм
• Показатель тепловой инерции:
  • С изолированным рабочим спаем: до 20 с
  • С неизолированным рабочим спаем: до 10 с
• Сопротивление изоляции: не менее 100 МОм
• Количество рабочих термопар: 1 или 2 шт.
• Степень защиты по ГОСТ 14254: IP54
• Взрывозащита: общепромышленное исполнение
• Гарантия: 12 месяцев

Преобразователь термоэлектрический ДТП205 отличается высокой продолжительностью эксплуатации даже при работе в условиях высоких температур. В спокойной атмосфере чистого воздуха срок службы термопар может достигать 10 000 часов при температуре до 800°С (для проволоки диаметром 1,5 мм и более). Благодаря использованию качественных материалов и современным технологиям производства, прибор обеспечивает стабильные и точные измерения на протяжении всего срока службы.

ДТП205 — это надежное решение для контроля температуры в различных отраслях промышленности, включая металлургию, энергетику, машиностроение и химическую промышленность.
