ДТП145 - преобразователь термоэлектрический

Техническое описание преобразователя термоэлектрического ДТП145

ДТП145 — это высокоточный термоэлектрический преобразователь, предназначенный для измерения температуры в различных технологических процессах. Данный прибор широко применяется в промышленности благодаря своей надежности, долговечности и устойчивости к воздействию высоких температур и агрессивных сред.

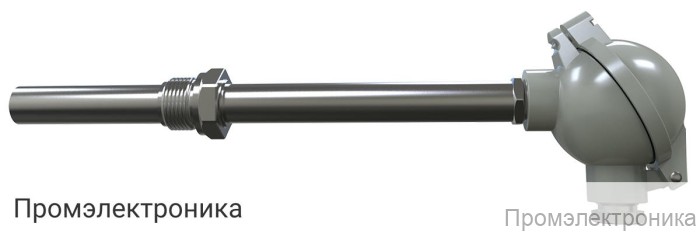

Конструктивно ДТП145 выполнен в виде датчика с коммутационной головкой, что обеспечивает удобство монтажа и подключения к измерительным системам. Защитная арматура изготовлена из корунда CER795 и керамики МКРц, что позволяет эксплуатировать преобразователь в диапазоне температур от -40 до +1100 °С. Диаметр монтажной части составляет 12 мм, а длина может быть выбрана в зависимости от требований заказчика: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600 или 2000 мм.

Основные технические характеристики ДТП145:

• Тип термоэлектрического преобразователя: ДТПК (хромель-алюмель) или ДТПL (хромель-копель)
• Номинальная статическая характеристика: K(ХА)
• Рабочий диапазон температур: от -40 до +1100 °С
• Класс допуска датчика: 2
• Условное давление: от 0,4 до 10 МПа
• Исполнение рабочего спая: изолированный или неизолированный
• Диаметр термоэлектродной проволоки: 0,7 мм; 1,2 мм; 3,2 мм
• Показатель тепловой инерции: не более 60 с (с изолированным спаем), 10 с (с неизолированным спаем)
• Количество рабочих термопар: 1 или 2
• Степень защиты: IP54 по ГОСТ 14254
• Материал защитной арматуры: керамика МКРц (максимальная температура эксплуатации до 1100 °С)
• Взрывозащита: общепромышленное исполнение

Преобразователь термоэлектрический ДТП145 отличается высокой продолжительностью эксплуатации. В спокойной атмосфере чистого воздуха срок службы термопары при температуре 800 °С достигает 10 000 часов, при 1000 °С — до 2000 часов, а при 1200 °С — до 100 часов (для проволоки диаметром 5,0 и 3,2 мм). Для других диаметров проволоки продолжительность эксплуатации варьируется в зависимости от температуры.

Комплект поставки включает:

• Датчик ДТП145
• Паспорт изделия

Благодаря своим техническим характеристикам и надежности, ДТП145 является оптимальным выбором для контроля температуры в различных отраслях промышленности, где требуется точность, долговечность и устойчивость к экстремальным условиям эксплуатации.
