ДТП135 - преобразователь термоэлектрический

Техническое описание преобразователя термоэлектрического ДТП135

ДТП135 — это высокоточный термоэлектрический преобразователь, предназначенный для измерения температуры в различных промышленных процессах. Данный прибор широко применяется в металлургии, энергетике, машиностроении и других отраслях, где требуется надежный контроль температурных режимов в диапазоне от -40 до +1100°С.

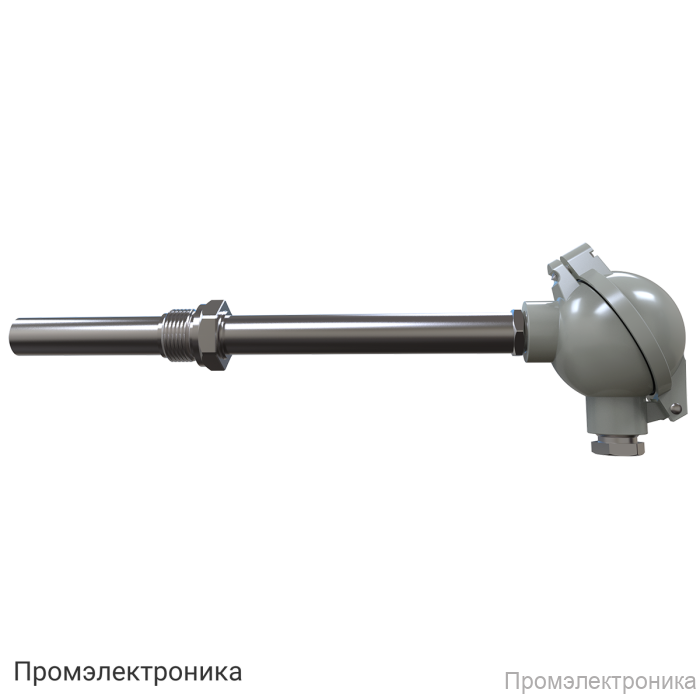

Конструктивно ДТП135 выполнен в виде датчика с коммутационной головкой, что обеспечивает удобство монтажа и эксплуатации. В качестве защитной арматуры используются высококачественные стали: 12Х18Н10Т, 15Х25Т и ХН45Ю, что гарантирует долговечность и устойчивость к агрессивным средам и высоким температурам. В зависимости от исполнения, максимальная рабочая температура может достигать 1100°С (при кратковременной эксплуатации).

Преобразователь выпускается в двух основных модификациях:

• ДТПК135 — с номинальной статической характеристикой K(ХА) (хромель-алюмель), рабочий диапазон температур: -40...+800°С, -40...+1000°С, -40...+1100°С.
• ДТПL135 — с номинальной статической характеристикой L(ХК) (хромель-копель), рабочий диапазон температур: -40...+600°С.

Основные технические характеристики:

• Класс допуска датчика: 2
• Условное давление: до 10 МПа
• Исполнение рабочего спая: изолированный или неизолированный
• Диаметр термоэлектродной проволоки: 0,7 мм; 1,2 мм; 3,2 мм
• Показатель тепловой инерции: не более 60 с (с изолированным спаем), 10 с (с неизолированным спаем)
• Количество рабочих термопар: 1 или 2
• Степень защиты: IP54 по ГОСТ 14254
• Длина монтажной части: от 250 до 2000 мм
• Взрывозащита: общепромышленное исполнение

ДТП135 отличается высокой надежностью и длительным сроком службы. Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха составляет до 10 000 часов при температуре до 800°С (для проволоки диаметром 5,0 и 3,2 мм). При меньших диаметрах проволоки и более высоких температурах срок службы сокращается, что необходимо учитывать при выборе модификации.

Преобразователь термоэлектрический ДТП135 — это оптимальное решение для точного и стабильного измерения температуры в сложных промышленных условиях. Надежная конструкция, широкий диапазон рабочих температур и возможность выбора материалов защитной арматуры делают этот прибор универсальным для большинства технологических задач.
