ДТП124 - преобразователь термоэлектрический

Техническое описание преобразователя термоэлектрического ДТП124

ДТП124 — это современный термоэлектрический преобразователь, предназначенный для точного измерения температуры в различных промышленных процессах. Данный прибор широко применяется в системах автоматизации и контроля технологических процессов, где требуется надежное и стабильное измерение температуры в диапазоне от -40 до +400 °С.

Преобразователь ДТП124 выпускается в двух основных модификациях: ДТПКхх4 (тип K, хромель-алюмель) и ДТПLхх4 (тип L, хромель-копель). Это позволяет подобрать оптимальное решение для конкретных условий эксплуатации и требований к точности измерения.

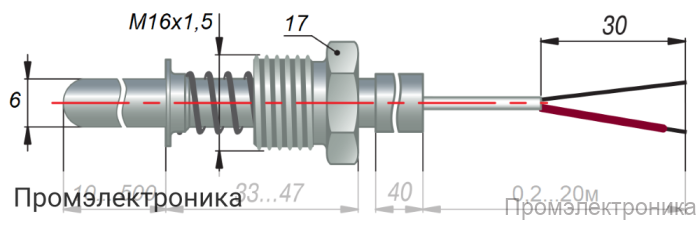

Конструктивно датчик выполнен с кабельным выводом, что обеспечивает удобство монтажа и подключения к измерительным системам. В зависимости от исполнения, рабочий спай термопары может быть как изолированным, так и неизолированным относительно корпуса датчика, что влияет на скорость отклика и устойчивость к внешним воздействиям.

Основные характеристики ДТП124:

• Рабочий диапазон температур: -40...+400 °С
• Номинальная статическая характеристика (НСХ):
  • Тип K (ХА) — хромель-алюмель
  • Тип L (ХК) — хромель-копель
• Условное давление: 0,4…10 МПа (в зависимости от конструктивного исполнения)
• Класс допуска датчика: 2
• Исполнение рабочего спая:
  • Изолированный
  • Неизолированный
• Диаметр термоэлектродной проволоки: 0,5; 0,7 мм
• Показатель тепловой инерции:
  • С изолированным рабочим спаем — не более 20 с
  • С неизолированным рабочим спаем — не более 10 с
• Количество рабочих термопар: 1 или 2
• Материал защитной арматуры:
  • Латунь
  • Сталь 12Х18Н10Т
• Степень защиты по ГОСТ 14254: IP54
• Взрывозащита: Общепромышленное исполнение
• Гарантия: 24 месяца

ДТП124 отличается высокой надежностью и долговечностью. Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха гарантирует стабильность показаний и минимальное изменение термоэлектродвижущей силы (т.э.д.с.) — не более 1% за весь срок службы. Благодаря использованию качественных материалов защитной арматуры (латунь или сталь 12Х18Н10Т), преобразователь устойчив к механическим и химическим воздействиям, что позволяет использовать его в различных отраслях промышленности.

ДТП124 — это оптимальный выбор для предприятий, которым необходимы точные и стабильные измерения температуры в сложных условиях эксплуатации.
