ДТП104 - преобразователь термоэлектрический

Техническое описание преобразователя термоэлектрического ДТП104

ДТП104 — это современный термоэлектрический преобразователь, предназначенный для точного измерения температуры в различных промышленных процессах. Данный прибор широко применяется в системах автоматизации, контроля и управления технологическими процессами, где требуется высокая надежность и стабильность показаний.

Преобразователь ДТП104 выпускается в двух основных модификациях: ДТПКхх4 (тип K, хромель-алюмель) и ДТПLхх4 (тип L, хромель-копель). Оба варианта обеспечивают высокую точность измерения температуры в диапазоне от -40 до +400 °С, что позволяет использовать устройство в самых различных условиях эксплуатации.

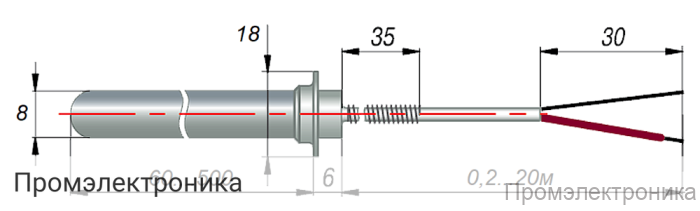

Конструктивно датчик выполнен с кабельным выводом, что облегчает его монтаж и интеграцию в существующие системы. В зависимости от требований заказчика, рабочий спай термопары может быть как изолированным, так и неизолированным, что влияет на тепловую инерцию и скорость отклика устройства.

Основные характеристики ДТП104:

Типы термопар: K (ХА) — хромель-алюмель, L (ХК) — хромель-копель
Рабочий диапазон температур: от -40 до +400 °С
Условное давление: от 0,4 до 10 МПа (в зависимости от исполнения)
Класс допуска датчика: 2
Исполнение рабочего спая: изолированный или неизолированный
Диаметр термоэлектродной проволоки: 0,5 мм или 0,7 мм
Показатель тепловой инерции:
- с изолированным рабочим спаем — не более 20 секунд
- с неизолированным рабочим спаем — не более 10 секунд
Количество рабочих термопар: 1 или 2
Материал защитной арматуры: латунь или сталь 12Х18Н10Т
Степень защиты по ГОСТ 14254: IP54
Взрывозащита: общепромышленное исполнение
Конструктивное исполнение: датчики с кабельным выводом

ДТП104 отличается высокой надежностью и долговечностью. Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха гарантирует стабильность показаний, при этом изменение термоэлектродвижущей силы не превышает 1%. Благодаря использованию качественных материалов защитной арматуры (латунь или нержавеющая сталь 12Х18Н10Т), преобразователь устойчив к воздействию агрессивных сред и механическим нагрузкам.

ДТП104 — оптимальный выбор для предприятий, которым необходимы точные и стабильные измерения температуры в условиях промышленной эксплуатации.
