ДТП075 - преобразователь термоэлектрический

Техническое описание преобразователя термоэлектрического ДТП075

Преобразователь термоэлектрический ДТП075 предназначен для измерения температуры в различных технологических процессах. Данный прибор широко применяется в промышленности благодаря высокой точности, надежности и долговечности. ДТП075 обеспечивает преобразование температуры в электрический сигнал, что позволяет интегрировать его в автоматизированные системы управления и контроля.

ДТП075 выпускается в двух основных исполнениях по типу термопары: ДТПLхх5 (хромель-копель) и ДТПКхх5 (хромель-алюмель). Это позволяет подобрать оптимальный вариант для конкретных условий эксплуатации и диапазона измеряемых температур.

Основные характеристики ДТП075:

• Номинальная статическая характеристика (НСХ): L (хромель-копель) или K (хромель-алюмель)
• Рабочий диапазон измеряемых температур:
  • Для ДТПLхх5: от -40 до +600 °С
  • Для ДТПКхх5: от -40 до +800 °С, с возможностью эксплуатации до +900 °С
• Класс допуска датчика: 2
• Условное давление: от 0,4 до 10 МПа (в зависимости от конструктивного исполнения)
• Исполнение рабочего спая термопары относительно корпуса датчика: изолированный или неизолированный
• Диаметр термоэлектродной проволоки: 0,5 мм, 0,7 мм, 1,2 мм
• Показатель тепловой инерции:
  • С изолированным рабочим спаем: не более 20 секунд
  • С неизолированным рабочим спаем: не более 10 секунд
• Количество рабочих термопар в изделии: 1 или 2
• Материал защитной арматуры: сталь 12Х18Н10Т или сталь 10Х23Н18
• Степень защиты по ГОСТ 14254: IP54 или IP67
• Продолжительность эксплуатации термопар в спокойной атмосфере чистого воздуха при изменении т.э.д.с. не более 1%:
  • Для проволоки диаметром 5,0; 3,2 мм (тип ДТПК): до 10 000 часов при 800 °С
  • Для проволоки диаметром 1,2 мм (тип ДТПК): до 10 000 часов при 800 °С
  • Для проволоки диаметром 0,7 мм (тип ДТПК): до 6 000 часов при 800 °С
  • Для проволоки диаметром 0,5 мм (тип ДТПК): до 1 000 часов при 800 °С
  • Для проволоки диаметром 0,3; 0,2 мм (тип ДТПК): до 10 000 часов при 600 °С
  • Для проволоки диаметром 5,0; 3,2; 1,5 мм (тип ДТПL): до 10 000 часов при 600 °С
• Взрывозащита: общепромышленное исполнение

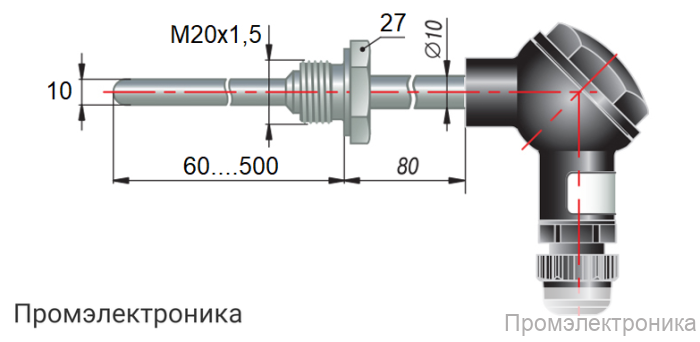

• Конструктивное исполнение: датчики с коммутационной головкой

Преобразователь термоэлектрический ДТП075 отличается высокой надежностью, устойчивостью к воздействию агрессивных сред и механических нагрузок, а также простотой монтажа и обслуживания. Благодаря широкому диапазону рабочих температур и различным вариантам исполнения, данный прибор может быть использован в самых различных отраслях промышленности, включая металлургию, энергетику, машиностроение и химическую промышленность.
