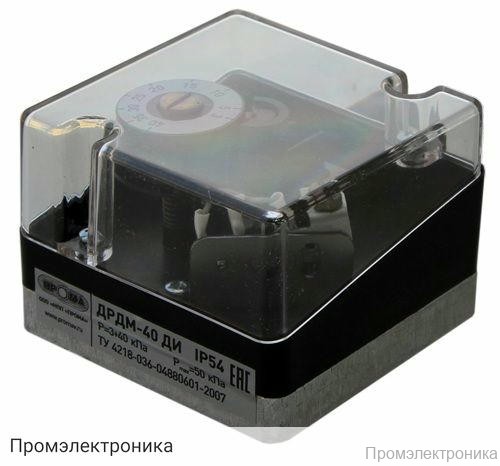

ДРДМ - датчик-реле давления механический

Техническое описание датчика-реле давления механического ДРДМ

ДРДМ — это надежный механический датчик-реле давления, предназначенный для контроля и управления давлением в различных промышленных и инженерных системах. Устройство обеспечивает высокую точность срабатывания и долговечность эксплуатации, что делает его оптимальным выбором для автоматизации технологических процессов, систем водоснабжения, отопления, вентиляции и других областей, где требуется контроль давления.

Корпус датчика выполнен из прочного металла, что гарантирует устойчивость к механическим воздействиям и долговечность работы даже в сложных условиях эксплуатации. Встроенный штуцер для измерения давления диаметром 9 мм обеспечивает удобство подключения к системе. Для подачи давления используется соединение G1/4 с внутренней резьбой по стандарту ISO 228, что позволяет легко интегрировать устройство в существующие трубопроводы и системы.

ДРДМ отличается высокой степенью защиты от пыли и влаги — IP54, что позволяет использовать его как внутри помещений, так и на открытых площадках. Диапазон рабочих температур составляет от -15 до +70°C, что обеспечивает стабильную работу устройства в различных климатических условиях.

Основные характеристики ДРДМ:

Максимальное рабочее давление — 50 кПа
Соединение для подачи давления — G1/4, внутренняя резьба по ISO 228
Измерительное соединение — штуцер для измерения давления Ø9 мм, встроенный в металлический корпус
Диапазон температур окружающей среды — от -15 до +70°C
Напряжение при переключении: переменный ток — 24–250 В, постоянный ток — 24–48 В
Электрическое соединение — винтовая клемма
Степень защиты — IP54
Дополнительная температурная погрешность срабатывания на каждые 10°C — не более 2%
Наработка на отказ — 67 000 часов
Масса — не более 0,5 кг
Габаритные размеры — 110×72×74 мм

ДРДМ поддерживает широкий диапазон коммутируемых напряжений и токов, что позволяет использовать его с различными типами нагрузок — как активными, так и индуктивными. Благодаря высокой надежности, простоте монтажа и эксплуатации, датчик-реле давления ДРДМ широко применяется в автоматизированных системах управления и контроля технологических процессов.
