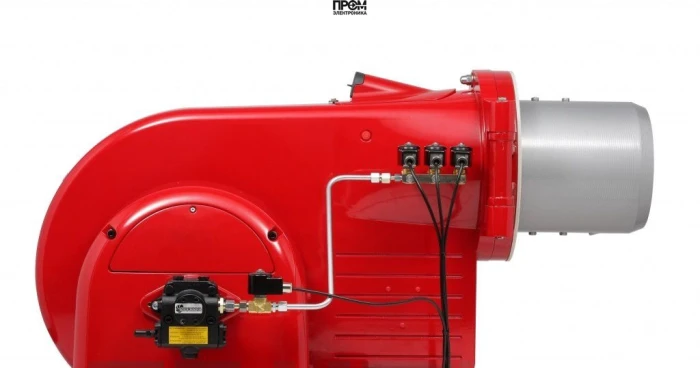

Дизельная горелка Weishaupt WM-L30/2-A R-3LN — технико-эксплуатационное описание

Дизельная горелка Weishaupt WM-L30/2-A R-3LN (арт. 21532020) — промышленная жидкотопливная горелочная установка прогрессивного исполнения для котлов и теплогенераторов. Предназначена для работы на дизельном топливе (EL) с вязкостью до 6 мм2/с при +20°C. Ключевые параметры: мощность 600–4500 кВт, электропитание 380 В, длина пламенной трубы 480 мм, тип пламенной трубы — стандартная. Горелка сконструирована в соответствии с требованиями LowNOx (класс III EN 267) и обеспечивает стабильную, экономичную и экологичную работу.

Технические характеристики

• Вид топлива: дизельная (EL)
• Мощность горелки: от 600 до 4500 кВт
• Исполнение: прогрессивная, электронная модуляция мощности
• Длина пламенной трубы: 480 мм; тип пламенной трубы: стандартная
• Электропитание: 380 В (400 В / 50 Гц в документации)
• Электродвигатель: 14 000 Вт (для привода насоса и вентилятора)
• Класс пылевлагозащиты: IP54
• Противодавление в камере сгорания: от -2 до 20 мбар
• Вес / габариты: 217 кг; 164.6 × 116.6 × 73 см
• Тип соединения: R 1 1/2" / R 2"
• Рабочая температура окружающей среды: от -10 до +40 °C
• Комплектация: поставляется с головой сгорания и блоком управления
• Страна бренда: Германия

Конструкция и состав горелки

• Единый блок корпуса с возможностью открывания влево/вправо для доступа к узлам; концевой выключатель блокирует запуск при открытом корпусе.
• Электродвигатель с встроенным силовым контактором обеспечивает приводы вентилятора и топливного насоса.
• Форсуночный блок и магнитные клапаны для автоматизированного управления подачей топлива.
• Смесительный узел с сервоприводом воздушной заслонки для оптимального соотношения топливо/воздух.
• Цифровой менеджер горения W-FM с дисплеем и блоком памяти; подключение УФ-датчика для контроля пламени.
• Возможность установки шумоглушителя на линию всасывания воздуха для снижения уровней шума до ~25 дБ в зависимости от режима.

Примеры реального использования

• Теплогенераторы и паровые котельные на промышленных предприятиях: бесперебойная модуляция мощности при переменной тепловой нагрузке.
• Сельскохозяйственные и пищевые производства: стабильный температурный режим технологических процессов.
• Коммунальные котельные и резервные установки: работа в прерывистом и непрерывном режимах с надежной системой защиты.

Преимущества

• Высокий КПД за счёт точного цифрового управления и оптимизации топливо-воздушной смеси.
• Снижение выбросов NOx и CO (LowNOx, класс III EN 267).
• Широкий диапазон регулирования мощности 600–4500 кВт — подходит для крупнотоннажных тепловых установок.
• Компактный корпус с удобным доступом для техобслуживания и длительный срок эксплуатации при соблюдении регламентов.
• Защита электрооборудования IP54, автодиагностика и защита от потери пламени.

Обслуживание и эксплуатация

• Рекомендуется ежегодная комплексная проверка элементов подачи топлива, УФ-датчика и блока управления; замена уплотнений и фильтров по регламенту.
• Перед пуском проверять целостность электрических соединений, положение воздушной заслонки и состояние форсунок.
• Эксплуатация только в закрытых отапливаемых помещениях при температуре -10…+40 °C; модификации для уличной установки доступны по запросу.
• Использовать только рекомендованные виды топлива (EL) — для других топлив нужно согласование с производителем.

Совместимость с котлами

Горелка совместима с промышленными водогрейными и паровыми котлами, рассчитанными на модуляционную подачу тепла в диапазоне 600–4500 кВт и имеющими возможность подключения фланцевого или резьбового корпуса (R 1 1/2" / R 2"). Подходит для котлов с прерывистым и продолжительным режимом работы при допустимом противодавлении камеры сгорания -2…20 мбар.

FAQ

• Можно ли эксплуатировать на уличном установке? По умолчанию — нет. Доступны специальные модификации для неотапливаемых помещений и уличной установки по запросу.
• Какой уровень шума? Уровень зависит от мощности и конфигурации; при установке шумоглушителя возможна экономия до ~25 дБ.
• Какие требования к топливу? Легкое жидкое топливо EL, вязкость ≤ 6 мм2/с при +20 °C; другие топлива — по согласованию.
• Какие габариты и вес? 164.6×116.6×73 см, масса 217 кг — учитывать при планировании фундамента и монтажных работ.

Для поставки, подбора модификации и профессиональной установки рекомендуем обращаться к официальному поставщику — компании Промэлектроника (sales@prom-elec.com). Покупать оборудование нужно у проверенных партнеров, чтобы обеспечить гарантийное обслуживание и корректную пуско-наладку.

Weishaupt WM-L30/2-A R-3LN — выбор для предприятий, где критичны надежность, экономичность и снижение выбросов при крупномасштабной теплоотдаче.
