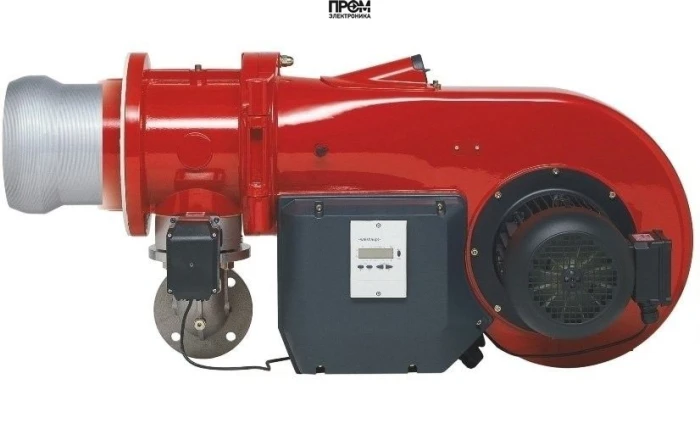

Дизельная горелка Weishaupt WM-L 30/3-A/R — техническое описание

Дизельная горелка Weishaupt WM-L 30/3-A/R (арт. 21532030) — промышленный блок модулируемого горения для систем водяного и парового отопления, производства Германии. Модель сконструирована для надежной долговременной работы при диапазоне мощности 1100–5700 кВт и обеспечивает точный цифровой контроль параметров горения.

Краткие технические характеристики

• Вид топлива: дизельное (EL, вязкость до 6 мм²/с при +20 °C, по DIN 51603)
• Диапазон мощности: 1100–5700 кВт
• Расход топлива: 92.4–479 кг/ч
• Электропитание: 220–230 В / 50 Гц
• Электродвигатель: 15 500 Вт
• Потребляемая электрическая мощность: 195 Вт
• Длина пламенной трубы: 325 мм (тип — стандартная)
• Противодавление: от −2 до 18 мбар
• Уровень шума: 93 дБ (возможна установка шумоглушителя до −25 дБ)
• Габариты: 128.1 × 104.2 × 73 см; Масса: 175 кг
• Класс выбросов: EN 267 — класс 2
• Защита корпуса: IP54

Конструкция и состав горелки

Горелка выполнена в компактном моноблоке с двусторонним открыванием корпуса для доступа к обслуживаемым узлам. В базовую комплектацию входят:

• форсуночный блок и головка сгорания;
• жидкотопливный насос и электромагнитные клапаны;
• двигатель 15,5 кВт со встроенным силовым контактором;
• вентилятор, воздушная заслонка и сервопривод;
• электронное устройство розжига и УФ-датчик QRB для контроля пламени;
• блок управления с менеджером горения W-FM и панелью индикации;
• смесительное устройство и система защиты от запуска при открытом корпусе.

Управление, автоматика и безопасность

• Цифровая система W‑FM выполняет управление модуляцией мощности, контроль пламени по УФ-сигналу, мониторинг давления топлива и воздушного потока.
• Автоматическое завершение подачи воздуха при остановке горелки; интегрированные блоки защиты и сигнализации предотвращают аварийные режимы.
• Настройка параметров возможна через сервисное ПО, обеспечивается точная регулировка состава смеси и КПД горения.

Обслуживание и эксплуатация

Эксплуатационные требования и регламент:

• условия эксплуатации: температура помещения −10…+40 °C, относительная влажность ≤ 80 % (без конденсации);
• рекомендуемая периодичность сервисного осмотра: визуальная проверка — ежемесячно, полное сервисное обслуживание — раз в год или по моточасам согласно сервисной карте;
• обслуживание включает очистку форсунок, проверку УФ-датчика, контроль состояния топлива и фильтров, проверку уплотнений и электроконтактов;
• для работы во взрывоопасных или агрессивных средах требуется согласование с производителем и поставка модификаций.

Преимущества модели

1. широкий диапазон регулирования мощности и электронная модуляция обеспечивают экономное сжигание топлива и стабильность температуры;
2. компактный моноблок и двустороннее открывание корпуса — удобство монтажа и обслуживания;
3. цифровое управление W-FM и контроль пламени по УФ — высокая надежность и безопасность работы;
4. высокая наддувная способность вентилятора и схема управления заслонками обеспечивают стабильность пламени при варьировании нагрузки;
5. сертификация по европейским и российским стандартам; соответствие EN 267 и EN 303 для применения в промышленных котлах.

Примеры реального использования

• Теплогенераторы промпредприятий: стабильная подача теплоты в производственные цеха и технологические емкости при изменяющейся нагрузке.
• Паровые установки в пищевой и химической промышленности: при необходимости точного регулирования подачи пара и минимизации флуктуаций давления.
• Сушильные камеры и сушильные агрегаты: равномерное распределение тепла за счет цифровой модуляции горения.
• Резервное и пиковое отопление в системах центрального теплоснабжения и котельных.

Для каких котлов подходит

Рекомендуется для промышленных водогрейных и паровых котлов, котлов отопления, печей и сушильных камер, соответствующих требованиям EN 303 и EN 267. Подходит для модернизации котлов средней и высокой мощности, где необходима электронная модуляция и высокий уровень автоматизации.

FAQ — частые вопросы

• Можно ли эксплуатировать на уличных установках? Нет. Модель рассчитана на закрытые вентилируемые помещения; возможны специальные модификации по запросу.
• Какие требования к воздушному ресурсу? Допускается только сухой и чистый воздух. Для агрессивной среды требуется наружный забор воздуха через специальный кожух (опция).
• Как снизить шум? Установка линейного шумоглушителя Weishaupt в участке забора воздуха может снизить уровень шума до −25 дБ в зависимости от условий.
• Какая периодичность замены форсунок и УФ-датчика? Рекомендована проверка и очистка форсунок ежегодно; замена УФ-датчика — по результатам диагностики или каждые 3–5 лет.
• Где можно купить и получить сервис? Оборудование и сервисные услуги поставляет компания Промэлектроника — sales@prom-elec.com. Поставщик обеспечивает консалтинг по подбору, поставку оригинальных запасных частей и сервисное сопровождение.

Данное техническое описание использует все ключевые характеристики модели Weishaupt WM-L 30/3-A/R и предназначено для специалистов по подбору горелочного оборудования, проектировщиков котельных и сервисных инженеров. При необходимости интеграции в конкретную котельную систему обращайтесь к поставщику для подтверждения совместимости и подбора соответствующей модификации.
