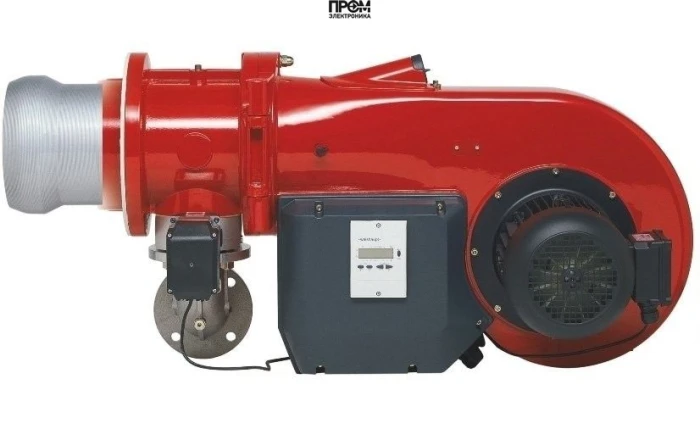

Дизельная горелка Weishaupt WM-L 20/3-A/R

Дизельная горелка Weishaupt WM-L 20/3-A/R — техническое описание

Дизельная горелка Weishaupt WM-L 20/3-A/R (арт. 21521030) — промышленное решение для паровых, отопительных и водогрейных котлов EN 303. Применена прогрессивная схема модуляции и цифровой менеджер горения, что обеспечивает диапазон мощности 800–2600 кВт при расходе топлива 67–218 кг/ч. Бренд: Германия. Комплектация: с головой сгорания.

Ключевые технические характеристики

• Вид топлива: дизельная (EL, вязкость до 6 мм²/с при +20 °C)
• Мощность: 800–2600 кВт
• Диапазон регулирования: электронная модуляция
• Электропитание: 220–230 В; потребляемая электрическая мощность: 110 Вт
• Электродвигатель: 4500 Вт
• Расход топлива: 67–218 кг/ч
• Длина пламенной трубы: 257 мм, тип: стандартная
• Противодавление: от -2 до 12 мбар
• Уровень шума: 88 дБ (возможна установка шумоглушителя до -25 дБ)
• Вес: 104 кг; габариты: 106.7×87.8×57.3 см
• Защита корпуса: IP54; контроль пламени: УФ-датчик QRB; интерфейс подключения: CAN

Конструкция и состав горелки

• Корпус: компактный, с открыванием влево/вправо, с концевым выключателем предотвращающим пуск при открытой крышке.
• Топочный блок (голова сгорания): форсуночный модуль для распыления дизтоплива, смесительный узел для равномерной смеси топливо/воздух, розжиг — электронный трансформатор.
• Топливная система: насос + электромагнитные клапаны, напорная линия к форсункам, фильтрация и аварийная блокировка при падении давления.
• Воздушная система: колесо вентилятора, сервопривод воздушной заслонки с автоматическим закрытием в простое, улучшенная система подачи воздуха для повышения наддува.
• Силовая часть: асинхронный электродвигатель 4,5 кВт с силовым контактором, управляющий модуль и предохранители.
• Автоматика: цифровой менеджер горения с диагностикой, мониторингом давления топлива и воздуха, связью по CAN и защитой от нештатных режимов.

Преимущества

• Экономичная работа за счет электронной модуляции и оптимизации топливно-воздушной смеси.
• Универсальность применения: паровые и водогрейные котлы, теплогенераторы, промышленные установки.
• Надежность и безопасность: УФ-контроль пламени, механические и электронные защитные блокировки.
• Компактные габариты и относительно невысокий вес упрощают монтаж и сервис.
• Соответствие стандартам: класс 2 по выбросам NOx (EN 267).

Эксплуатация и обслуживание

• Условия эксплуатации: помещения с вентиляцией; температура от -10 °C до +40 °C; относительная влажность ≤ 80% (без конденсата).
• Обслуживание: регулярная проверка фильтров топлива, опрессовка топливной линии, контроль состояния форсунок, проверка работы УФ-датчика и CAN-интерфейса.
• Рекомендации по воздуху: использовать очищенный сухой воздух; при необходимости организовать забор воздуха извне через опциональный кожух.
• Шум: при установке вблизи рабочих зон рекомендуется применять шумоглушитель Weishaupt.
• Безопасность: устанавливать только в закрытых, вентилируемых помещениях; предусмотреть сервисный доступ к электронике и топливной аппаратуре.

Примеры реального использования

• Теплоцентраль производственного комплекса — стабильно поддерживает паровой режим при переменной нагрузке 900–2400 кВт с экономией топлива за счет модуляции.
• Завод пищевой промышленности — использование для технологического нагрева и стерилизации в сочетании с автоматикой котла для сокращения времени пусков/остановов.
• Складской комплекс с системой отопления зимних площадей — применяют с внешним забором воздуха для снижения коррозионного риска.

Для каких котлов подходит

• Паровые котлы соответствующие EN 303 с теплопроизводительностью в пределах 800–2600 кВт.
• Водогрейные и комбинационные теплогенераторы, проектируемые под форсуночные горелки.
• Котлы с возможностью подключения управления по CAN и с наличием места для установки горелки габаритов 106.7×87.8×57.3 см.

FAQ — ответы на типовые вопросы

• Какой тип топлива допускается? Легкое жидкое топливо EL, вязкость до 6 мм²/с. Использование иного топлива — по согласованию с производителем.
• Можно ли установить на уличном объекте? Нет — только в закрытых вентилируемых помещениях.
• Какая потребляемая электроэнергия? 110 Вт для автоматики; питание сети 220–230 В; двигатель 4,5 кВт.
• Как снизить шум? Установить опциональный шумоглушитель Weishaupt, который снижает уровень до -25 дБ.

Покупать промышленное оборудование целесообразно у официального поставщика. Обращайтесь в компанию Промэлектроника (sales@prom-elec.com) — специалисты обеспечат консультацию, подбор комплектации и сервисное сопровождение.

Техническое и монтажное обслуживание должно выполняться квалифицированным персоналом в соответствии с руководством производителя и действующими нормами безопасности.
